Инциденты, связанные с кислородно-топливной деятельностью, представляют собой одну из точек наивысшего риска в металлообработке, когда незначительная неисправность оборудования может мгновенно перерасти в тяжелую травму оператора или катастрофическое повреждение объекта. Многие производственные цеха и руководители объектов путают «обратный эффект» с «обратным эффектом», что приводит к неверно диагностируемым первопричинам, неадекватным протоколам безопасности и продолжению использования скомпрометированного оборудования. Отношение к серьезному системному сбою как к незначительному раздражению гарантирует будущую аварию. Операторы часто игнорируют предупреждающие знаки обратного потока газа, полагая, что громкий хлопок на кончике горелки — это просто часть работы.
Снижение этих опасностей требует технического понимания динамики горения, строгих эксплуатационных процедур и стратегических закупок сертифицированных устройств безопасности. В этом руководстве подробно описаны механизмы обратного пламени и обратного пламени, основные причины обратного потока газа, а также критерии оценки резаков, сопел и пламегасителей для обеспечения эксплуатационной безопасности и соответствия требованиям.
Различные уровни угрозы: Обратный пожар — это локализованное возгорание в режущем сопле, тогда как обратный пожар — это критический системный сбой, когда пламя распространяется вверх по потоку в шланги или цилиндры.
Первичные катализаторы: большинство вспышек вызваны обратным потоком газа, вызванным неправильным регулированием давления, закупоркой режущих сопел или повреждением уплотнительных колец внутри резака.
Требования к оборудованию: полагаться исключительно на обратные клапаны недостаточно для предотвращения повторных вспышек; встроенные или дополнительные пламегасители, содержащие фильтры из спеченного металла, обязательны для тушения обратного пламени.
Эксплуатационные компромиссы: установка предохранительных разрядников приводит к перепадам давления (ограничению потока), которые необходимо рассчитывать и компенсировать для поддержания оптимальных характеристик резки без ущерба для безопасности.
Установление четких определений необходимо для точного сообщения об опасностях и оценки оборудования. Когда операторы не могут отличить локальное возгорание от системного отказа, они не могут предпринять соответствующие корректирующие действия. Правильная терминология обеспечивает правильные меры безопасности. Мы должны изолировать механику каждого события, чтобы понять точный уровень угрозы, которую оно представляет для оператора и объекта.
Обратный огонь — это кратковременный возврат пламени в режущее сопло , обычно сопровождаемый громким «хлопком» или «хлопком». Это происходит, когда скорость горящей газовой смеси падает ниже скорости горения пламени. Пламя по существу горит назад, к кончику, в поисках несгоревшей газовой смеси. В стандартном обратном случае событие происходит мгновенно.
Во время этого короткого события пламя либо полностью гаснет, либо вновь загорается на кончике сопла, не продвигаясь дальше вверх по потоку в корпус горелки. Оператор чувствует легкий физический толчок через ручку, и процесс резки на мгновение прерывается. Хотя одиночная обратная вспышка редко приводит к катастрофическому повреждению оборудования, она служит предупредительным индикатором.
Хотя это и менее опасно, чем полный ретроспективный кадр, частые побочные эффекты указывают на основное оборудование или эксплуатационные проблемы, которые требуют немедленного внимания. Игнорирование повторяющихся хлопков приводит к ускоренному износу внутренних посадочных поверхностей головки горелки. При каждом обратном возгорании внутри сопла образуется микроскопический слой углеродной сажи, что в конечном итоге изменяет динамику потока и увеличивает вероятность более серьезного сбоя сгорания.
Длительный обратный пожар — это состояние, при котором пламя продолжает гореть внутри корпуса резака или миксера. Эту неисправность легко определить по отчетливому свисту, шипению или пронзительному визгу. В отличие от кратковременного хлопка, пламя закрепилось внутри смесительной камеры и активно пожирает латунные компоненты изнутри наружу. Температура корпуса горелки будет быстро повышаться.
Непосредственные физические риски, связанные с продолжительным ответным ударом, чрезвычайно велики. Быстрое накопление тепла может расплавить внутренние компоненты резака за считанные секунды. Обильные внутренние отложения углерода разрушают каналы смешения газов. Если оператор не выключит систему немедленно, внутренний огонь может расплавить стенки горелки, вызвав серьезные ожоги рук или перейдя в полноценную вспышку, которая распространится по шлангам.
Выполнение точного протокола аварийного отключения является обязательным, когда вы слышите свистящий звук продолжительного обратного выстрела. Выполните следующие точные шаги, чтобы нейтрализовать угрозу:
Немедленно закройте кислородный клапан на горелке. Это истощает внутреннее пламя окислителя, останавливая интенсивный процесс горения.
Закройте кран топливного газа на горелке, чтобы обеспечить подачу горючего газа.
Закройте клапаны баллонов для кислорода и топливного газа.
Дайте фонарю полностью остыть. Не пытайтесь погасить горячую горелку в воде, так как быстрое тепловое сжатие может деформировать внутренние латунные посадочные поверхности.
Прежде чем возвращать оборудование в эксплуатацию, проверьте горелку и сопло на предмет внутреннего плавления или образования большого количества углерода.
Воспоминания – самая серьезная опасность, связанная с кислородно-топливным воздействием. В этом сценарии пламя проходит мимо смесительной камеры, вверх по шлангам и, возможно, попадает в регуляторы и цилиндры со сверхзвуковой скоростью. Это уже не локальный пожар; это системный взрыв, распространяющийся через инфраструктуру доставки газа. Фронт пламени движется быстрее, чем время реакции человека, что делает невозможным ручное вмешательство после начала события.
Механика воспоминания полностью основана на обратном потоке газа. Это происходит, когда газ высокого давления проникает в газопровод более низкого давления. Например, если давление в кислородном баллоне значительно превышает давление топливного газа, а выходное отверстие сопла заблокировано препятствием, кислород будет выталкиваться назад в топливный шланг. Это создает легковоспламеняющуюся среду газовой смеси перед шлангами задолго до того, как появится какой-либо источник воспламенения.
Опасность воспламеняющейся смеси, находящейся выше по потоку, невозможно переоценить. Когда топливный газ и кислород смешиваются внутри трубопровода, сам шланг превращается в потенциальную взрывную самодельную бомбу. Как только обратная вспышка становится источником возгорания, пламя поднимается вверх по шлангу со смешанным газом, разрывая резину, разбрасывая шрапнель и потенциально детонируя регуляторы давления или сами цилиндры. Предотвращение обратного потока — единственный способ предотвратить ретроспективный кадр.
Понимание механических и эксплуатационных неисправностей, которые приводят к обратному потоку, необходимо для аудита текущих процессов Воспоминания не происходят спонтанно; они являются прямым результатом определенных физических условий, которые операторы могут измерять, отслеживать и корректировать. Выявив коренные причины, менеджеры по производству могут реализовать целевые графики обучения и технического обслуживания. газовой резки .
Недостаточность режущего кончика является основной причиной регресса пламени. Слишком низкое давление топливного газа или кислорода для сопла определенного размера может привести к тому, что скорость горения пламени превысит скорость потока газа. Пламя естественным образом горит в направлении источника топлива. Если газ не выходит из наконечника достаточно быстро, пламя тянется внутрь. Операторы часто снижают давление для экономии газа, непреднамеренно создавая очень опасную среду горения.
Неравные давления создают точные условия, необходимые для обратного потока. Внезапное падение давления в топливопроводе — часто вызванное пустым цилиндром, перегибом шланга или неисправностью регулятора — позволяет кислороду под высоким давлением поступать обратно в топливный шланг. И наоборот, низкое давление кислорода может спровоцировать рецидив при сильной режущей нагрузке. Система опирается на тонкий баланс давления вперед; нарушение этого баланса заставляет газы смешиваться в несанкционированных зонах.
Настройки давления всегда должны соответствовать спецификациям производителя для точной толщины разрезаемого металла и конкретного размера установленного сопла. Угадывание настроек давления на основе визуальных характеристик пламени — опасная практика, которая часто приводит к недостаточному выходу наконечника и последующим обратным последствиям.
Физические блокировки на выходе факела вынуждают газы искать альтернативный маршрут. Шлак, скопления брызг или углеродистая сажа часто блокируют отверстия предварительного нагрева или центральную струю режущего кислорода сопла. Когда выходной путь сужается, внутри головки горелки возникает противодавление. Это противодавление легко преодолевает прямой поток газопровода с более низким давлением, инициируя обратный поток.
Закрытие наконечника горелки является распространенной эксплуатационной ошибкой, которая гарантирует немедленное противодавление. Это происходит, когда оператор физически касается заготовки режущим кончиком, полностью закрывая выходное отверстие. Смешанным газам некуда идти, кроме как назад. Газ с более высоким давлением мгновенно вытесняет газ с более низким давлением обратно в собственный шланг, создавая летучую смесь, которая воспламеняется в тот момент, когда оператор отрывает горелку от пластины.
Заблокированный выходной путь заставляет смесь газов искать путь наименьшего сопротивления. Если давление кислорода установлено на 40 фунтов на квадратный дюйм, а топливо — на 5 фунтов на квадратный дюйм, засоренный наконечник немедленно подаст кислород в топливопровод. Кроме того, использование поврежденных, деформированных или изношенных посадочных поверхностей сопла нарушает расчетную динамику потока газа. Царапины на латунном конусе сопла позволяют газам обходить смесительную камеру и смешиваться внутри головки горелки, создавая внутренние утечки, которые обходят стандартные проверки безопасности.
Удержание резака слишком близко к заготовке или под неправильным углом физически препятствует потоку газа и приводит к обратному вспышке. Пламени нужно пространство, чтобы расширяться и поглощать кислород и топливо. Переполнение ванны разреза приводит к тому, что пламя предварительного нагрева отражается обратно от поверхности сопла, перегревая медный наконечник и увеличивая вероятность устойчивого обратного огня. Правильное расстояние имеет решающее значение для поддержания скорости потока газа.
Если не продуть шланги должным образом перед воспламенением, в линиях останется летучая, уже существующая смесь воздуха, кислорода и топливного газа. Когда оператор открывает клапаны баллонов, газы выталкивают весь атмосферный воздух, оставшийся в шлангах, к горелке. Если оператор подожжет искру до полной промывки трубопроводов чистым газом, первоначальное воспламенение может повториться из-за нечистой смеси. Очистка — это обязательный этап процесса установки.
Факторы внутреннего износа незаметно ставят под угрозу безопасность оборудования. Изношенные уплотнительные кольца, потертые посадочные поверхности и изношенные регулирующие клапаны внутри горелки приводят к непреднамеренному смешиванию газов. Со временем постоянное затягивание и ослабление сопла изнашивает латунные седла. Как только эти седла потеряют свою идеальную герметичность, кислород может попасть в топливный канал внутри корпуса горелки, создавая локализованную взрывоопасную смесь, которая воспламеняется во время следующего разреза.
Деградация внешнего оборудования также играет огромную роль в перепадах давления. Перегнутые, смятые или поврежденные шланги ограничивают объем потока. Шланг, который внешне выглядит хорошо, может иметь внутреннее расслоение, когда резиновые клапаны блокируют поток газа. Эти скрытые ограничения вызывают истощение наконечника, снижая поступательную скорость газа и побуждая пламя гореть назад в систему.
Оценка аппаратного обеспечения, необходимого для проектирования рисков обратной вспышки и обратной вспышки, требует четкого понимания того, что на самом деле делает каждое защитное устройство. Использование устаревшего или непонятого защитного оборудования дает ложное чувство безопасности. Предприятия должны модернизировать свое оборудование, основываясь на проверенных механических принципах, а не на предполагаемой защите.
Самая распространенная фатальная ошибка при настройке газового оборудования – перепутать обратные клапаны с пламегасителями. Обратные клапаны (обратные клапаны) предотвращают только обратный поток газа. В них используется простая подпружиненная створка, которая закрывается при возникновении противодавления. Однако они не могут остановить пламя, которое уже загорелось вверх по течению. Если воспламенение минует смесительную камеру, обратный клапан просто расплавится, позволяя взрыву продолжиться по направлению к цилиндру.
Настоящие пламегасители содержат специальную внутреннюю механику, предназначенную для гашения пламени. Основной компонент представляет собой спеченный элемент из нержавеющей стали. Этот пористый металлический фильтр пропускает газ, но заставляет любое обратное пламя распадаться на микроскопические каналы. Огромная площадь поверхности спеченного металла быстро поглощает тепло пламени, охлаждая его ниже температуры воспламенения и мгновенно гася. В состав разрядников также входят встроенные обратные клапаны для остановки обратного потока газа, вызвавшего событие.
При оценке разрядников обратного удара обратите внимание на расширенные функции, такие как термоотсечные клапаны. Эти клапаны содержат пружину, удерживаемую в открытом состоянии плавкой перемычкой. Если продолжительный обратный огонь нагревает пламегаситель до критической температуры (обычно около 200–220 °F), звено плавится, и клапан навсегда захлопывается, перекрывая весь поток газа до того, как тепло достигнет шланга. Чувствительные к давлению запорные клапаны также обеспечивают дополнительную безопасность, закрываясь при резких скачках противодавления.
Устройство безопасности | Основная функция | Останавливает обратный поток газа? | Тушит обратное пламя? | Возможность термоотключения? |
|---|---|---|---|---|
Стандартный обратный клапан | Предотвращает обратный поток газа в шланги. | Да | Нет | Нет |
Базовый разрядник обратного сигнала | Гасит пламя и останавливает обратный поток. | Да | Да (через спеченный фильтр) | Нет |
Усовершенствованный разрядник обратного сигнала | Гасит пламя, останавливает поток и отключается при сильной жаре. | Да | Да | Да (через плавкую перемычку) |

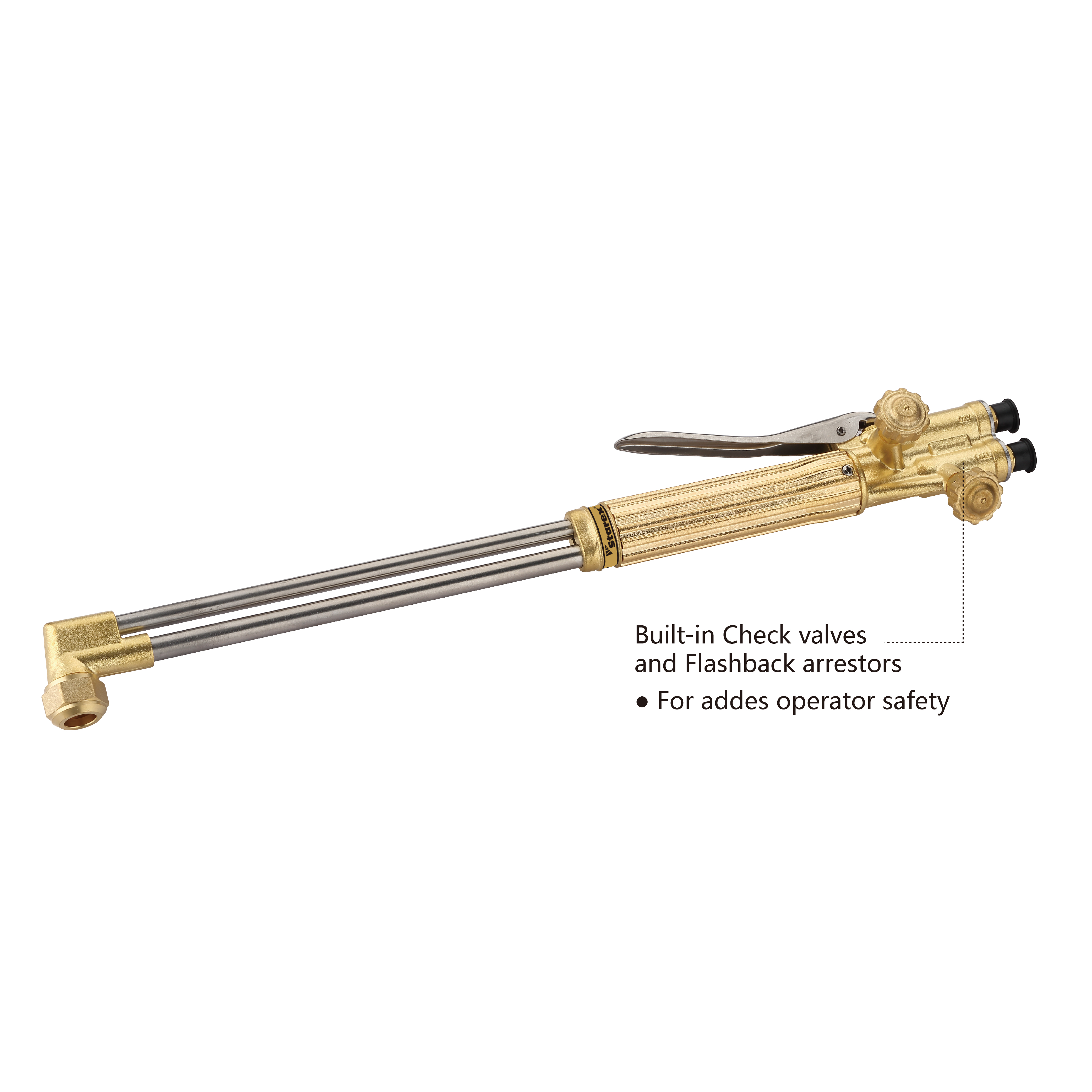

Оценивайте конструкцию горелок на основе того, где на самом деле смешиваются газы. Горелки Tip-Mix изолируют кислород и топливные газы в отдельных трубках вплоть до режущего сопла. Газы смешиваются только после того, как попадают в сам наконечник. Такая конструкция значительно уменьшает объем предварительно смешанного газа, который может воспламениться во время вспышки. Если в горелке с наконечником возникает обратный взрыв, объем взрывчатого вещества ограничивается небольшими каналами сопла, что сводит к минимуму ущерб.
И наоборот, конструкции с горелкой или инжектором смешивают газы в смесительной камере, расположенной в ручке или трубках горелки. Это создает больший объем летучей газовой смеси внутри руки оператора. Хотя инжекторные горелки отлично подходят для горючих газов низкого давления, они требуют строгого обслуживания во избежание внутренних взрывов.
Оцените материалы и качество обработки горелки. Твердая конструкция из латуни и нержавеющей стали противостоит тепловому удару при обратном возгорании лучше, чем более дешевые сплавы. Точность внутренней обработки определяет, насколько хорошо уплотняются клапаны и насколько точно протекает газ. Плохо обработанная внутренняя резьба со временем приводит к перекрестному загрязнению газов, что приводит к непредсказуемому поведению пламени и повышенному риску обратного пламени.
Риски использования дешевых расходных материалов послепродажного обслуживания намного перевешивают первоначальную экономию средств. Режущие сопла OEM обрабатываются с точными допусками, чтобы соответствовать конкретным углам посадки головки резака. Латунный конус сопла должен идеально совпадать с внутренним седлом горелки, чтобы обеспечить полную изоляцию кислорода под высоким давлением от топливного газа низкого давления до тех пор, пока он не достигнет назначенной зоны смешивания.
Плохо посаженные форсунки позволяют газам обходить предназначенные каналы. Если угол посадки отклонится хотя бы на долю градуса, кислород под высоким давлением будет просачиваться через седло и пробиться в канал топливного газа внутри головки горелки. Это создает немедленную внутреннюю утечку и огромный риск обратного удара в момент воспламенения факела. Всегда проверяйте, чтобы марка сопла соответствовала марке горелки, чтобы обеспечить идеальную совместимость посадок.
Баланс между соблюдением требований безопасности и эксплуатационной эффективностью требует стратегического подхода к управлению оборудованием. Добавление предохранительных устройств изменяет динамику потока в системе. Руководители производства должны учитывать эти изменения, чтобы не допустить того, чтобы само защитное оборудование вызывало тот самый голод наконечника, который оно призвано предотвратить.
Признайте концептуальный компромисс: пламегасители по своей сути ограничивают поток газа. Фильтр из спеченной нержавеющей стали, гасящий пламя, также действует как физический барьер для газа. Проталкивание газа через микроскопические поры вызывает измеримый перепад давления между регулятором и горелкой. Если вы установите регулятор на 40 фунтов на квадратный дюйм, горелка сможет получить давление только 32 фунта на квадратный дюйм только после того, как газ пройдет через пламегасители и длинные шланги.
Чтобы смягчить это ограничение потока, необходимо рассчитать падение давления на пламегасителе и соответствующим образом отрегулировать давление нагнетания регулятора. Ознакомьтесь с блок-схемами, предоставленными производителем разрядника. Если диаграмма показывает падение на 5 фунтов на квадратный дюйм при требуемом расходе, увеличьте давление регулятора на 5 фунтов на квадратный дюйм для компенсации. Это гарантирует, что режущее сопло получит правильный объем потока, предотвращая истощение наконечника, что приводит к обратным вспышкам.
Внедрите не подлежащий обсуждению ежедневный контрольный список для всех операторов. Прежде чем открывать клапаны баллонов, операторы должны осмотреть горелку на наличие физических повреждений, проверить состояние видимых уплотнительных колец на режущем приспособлении и убедиться, что регулировочные винты регулятора выкручены. Осмотрите шланги на предмет порезов, ожогов или мягких мест, указывающих на внутреннюю деградацию. Двухминутный визуальный осмотр предотвращает катастрофические неисправности.
Подробно опишите точную независимую процедуру продувки для удаления скопившейся газовой смеси из шлангов. После установки правильного давления откройте кислородный клапан на горелке на три-пять секунд, чтобы продуть линию чистым кислородом, затем закройте его. Затем откройте клапан топливного газа на три-пять секунд, чтобы промыть топливопровод, затем закройте его. Никогда не очищайте обе линии одновременно. Самостоятельная продувка гарантирует, что в шлангах не останется летучей смеси до зажигания зажигалки.
Установите строгие критерии вывода оборудования из эксплуатации. Факелы, в которых произошел продолжительный обратный выстрел или вспышка, должны быть немедленно выведены из эксплуатации. Не пытайтесь снова включить перегоревшую горелку в работу. Сильный жар от продолжительного обратного огня деформирует внутренние латунные посадочные поверхности, что делает невозможным достижение безопасного газового уплотнения. Поврежденные горелки должны быть проверены, восстановлены или заменены сертифицированным специалистом.
Рекомендовать регулярное тестирование разрядников обратного отдачи в соответствии со спецификациями производителя или региональными стандартами безопасности. Разрядники должны проходить проверку расхода, проверку работоспособности обратного клапана и проверку на герметичность не реже одного раза в год. Со временем спеченный фильтр может засориться микроскопическими частицами из газовых баллонов, что еще больше ограничивает поток. Если пламегаситель не прошел испытание на поток, выбросьте его. Никогда не пытайтесь чистить или восстанавливать герметичный пламегаситель.
Обратные удары и повторные вспышки являются предсказуемыми последствиями дисбаланса давления, деградации оборудования или процедурных сбоев во время газовой резки. Понимая физику обратного потока газа и механику возврата пламени, операторы могут выявить предупреждающие знаки до того, как произойдет катастрофический отказ. Модернизация оборудования и соблюдение строгих эксплуатационных протоколов — единственные проверенные методы устранения этих опасностей на производстве.
Примите следующие немедленные меры для обеспечения безопасности вашей деятельности:
Провести немедленную проверку всех газокислородных заправочных станций, чтобы убедиться, что сертифицированные разрядники обратного импульса установлены как на регуляторе, так и на концах горелки, где это применимо.
Замените все поврежденные, сильно обугленные или несоответствующие режущие сопла послепродажного обслуживания расходными материалами, сертифицированными OEM.
Рассчитайте падение давления на ваших конкретных пламегасителях и откалибруйте давление нагнетания вашего регулятора, чтобы предотвратить истощение наконечника.
Обеспечьте соблюдение строгих протоколов независимой продувки перед сменой для линий подачи кислорода и топливного газа, прежде чем подключать какой-либо источник возгорания.
Выведите из эксплуатации все резаки, которые испытали продолжительную обратную вспышку, до тех пор, пока их не проверит сертифицированный специалист по ремонту.
A: Немедленно закройте кислородный клапан на горелке, чтобы погасить внутренний огонь ускорителя, а затем клапан топливного газа. Дайте резаку остыть и проверьте режущее сопло на предмет засорения или повреждения седла перед повторным зажиганием.
Ответ: Это зависит от серьезности происшествия и типа разрядника. Базовые пламегасители могут выйти из строя из-за нагрева и потребовать замены, тогда как пламегасители со сбрасываемыми клапанами давления могут быть пригодны для повторного использования после профессиональных испытаний. Если есть сомнения, замените его.
Ответ: Повторяющиеся хлопки обычно вызваны слишком низким давлением кислорода или топлива, загрязнением или повреждением режущего сопла, закрытием наконечника резака из-за касания металла или удерживанием наконечника слишком близко к металлической поверхности.
Ответ: Для максимальной безопасности стандарты безопасности часто рекомендуют устанавливать разрядники на обоих концах. Пламегасители, установленные на горелке, останавливают пламя до того, как оно попадет в шланг, а пламегасители, установленные на регуляторе, защищают цилиндры, если сам шланг поврежден.
О: Режущие насадки следует заменять, когда отверстия заметно деформируются, когда чистящие иглы больше не очищают проходы, или если на посадочной поверхности имеются признаки износа, накопления нагара или задиров.
A: Обратный поток возникает, когда давление в одной газовой линии падает из-за пустого баллона, засорения шланга или засорения, а газ с более высоким давлением из другой линии проталкивается через смеситель в шланг более низкого давления.
