Тяжелое производство часто скрывает эксплуатационные расходы на виду. Термический удар и нестабильное качество кромок истощают ресурсы во время изготовления металла. Пропуск или ускорение этапа предварительного нагрева создает серьезные проблемы в цехах. Операторы сталкиваются с микротрещинами, чрезмерными включениями шлака и затвердеванием материала. Эти дефекты требуют дорогостоящих последующих доработок, таких как тяжелая механическая обработка и ручное шлифование.
Стандартизация протоколов предварительного нагрева напрямую решает эти проблемы. Это представляет собой строгое оперативное решение. Правильный предварительный нагрев определяет выбор оборудования, производительность и общую рентабельность проекта по резке промышленных газов . Контролируя подачу тепла до начала резки, производители устраняют основные причины разрушения кромок и обеспечивают чистую поверхность, готовую к сварке.
Металлургическая целостность: Правильный предварительный нагрев замедляет скорость охлаждения режущей кромки, значительно снижая риск водородного растрескивания (HIC) и образования мартенсита в высокоуглеродистых и легированных сталях.
Эксплуатационная эффективность: достижение правильной температуры предварительного нагрева позволяет добиться более высоких и стабильных скоростей перемещения, максимизируя производительность без ущерба для качества резки.
Оптимизация оборудования. Эффективность этапа предварительного нагрева напрямую связана с выбором правильной конфигурации резака и режущего сопла для конкретного топливного газа и толщины материала.
Снижение рисков: стандартизация температур предварительного нагрева на основе расчетов углеродного эквивалента (CE) предотвращает локальный перегрев, деформацию материала и непредсказуемую ширину пропила.
Тепловое расширение и сжатие определяют поведение металла во время резки. Локальная зона резки мгновенно достигает экстремальных температур. Окружающий основной металл остается холодным. Это создает резкий температурный градиент поперек пластины. Предварительный нагрев минимизирует этот шок. Он мягко повышает температуру основного металла до того, как начнется реакция окисления. Управление этим температурным градиентом напрямую снижает остаточное напряжение. Большие стальные пластины противостоят деформации размеров при равномерном нагревании. Операторы избегают короблений и выпуклостей, которые обычно портят длинные и узкие разрезы.
Постепенное применение тепла позволяет кристаллической структуре стали равномерно расширяться. Когда высокоскоростной поток кислорода пронзает металл, окружающая его область уже термически стабилизирована. Это предотвращает внезапное резкое расширение, вызывающее микротрещины вдоль пропила. Последовательный температурный контроль гарантирует, что пластина останется плоской и точной по размерам после остывания реза. Когда вы в январе притаскиваете со двора кусок 3-дюймовой пластины, немедленное попадание в него режущего пламени — это верный путь к катастрофе. Чрезвычайная разница между температурой стали окружающей среды и температурой воспламенения заставляет материал бороться сам с собой. Предварительный нагрев устраняет этот разрыв.
Мы постоянно наблюдаем это в производстве тяжелого оборудования. Цех нарежет 20-футовую полосу стали без предварительного нагрева. К тому времени, когда деталь остынет, ее изгиб превысит допустимый предел на три дюйма. Внутренние напряжения тянут металл по мере сжатия кромки реза. Применение предварительного нагрева с пропиткой вдоль всей линии разреза перед попаданием потока кислорода позволяет пластине расширяться и сжиматься как единое целое, сохраняя прямолинейность.
Водородное растрескивание требует трех конкретных условий. Вам нужна чувствительная микроструктура, захваченный водород и высокое остаточное напряжение. Пластины из холодной стали естественным образом собирают поверхностный конденсат. Предварительный нагрев полностью удаляет эту влагу. Это удаляет основной источник водорода до того, как пламя загорится. Устранение поверхностной влаги является первой линией защиты от загрязнения зоны сварки.
Предварительный нагрев также снижает скорость охлаждения зоны термического влияния (ЗТВ). Более медленный цикл охлаждения позволяет захваченному водороду безопасно диффундировать из металла. Это предотвращает образование хрупких мартенситных микроструктур вдоль кромки реза. Мартенсит чрезвычайно тверд и склонен к растрескиванию под напряжением. За счет увеличения времени охлаждения сталь образует более пластичную перлитную или бейнитную структуру. Этот более мягкий край гораздо легче обрабатывать, сверлить или сваривать на последующих этапах изготовления.
Рассмотрим точку росы на типичном производственном предприятии. Сталь, находящаяся снаружи, впитывает влагу в окалину своей поверхности. Если вы разрежете эту пластину в холодном состоянии, пламя резки разрушит молекулы воды. Водород попадает в расплавленную сталь. Поскольку узкая зона разреза быстро охлаждается от массивного теплоотвода окружающей холодной пластины, этот водород захватывается вновь сформированной, затвердевшей зернистой структурой. Спустя несколько дней по краю распространяются микроскопические трещины. Простой предварительный нагрев до 200 градусов удаляет влагу и замедляет скорость охлаждения настолько, что позволяет водороду выйти наружу.
Скорость реакции окисления сильно зависит от температуры основного металла. Холодная сталь сопротивляется потоку кислорода. Реакция останавливается, в результате чего разрез выпадает. Предварительно нагретая сталь реагирует быстро и чисто. Адекватный предварительный нагрев обеспечивает более высокую и непрерывную скорость движения. Операторы завершают резку за меньшее время. Это напрямую снижает трудозатраты и накладные расходы на разрез. Пропускная способность увеличивается без выхода оборудования за безопасные пределы.
Поддержание постоянной скорости движения предотвращает появление строжек и вымывания. Когда лист правильно нагрет, оператор или станок с ЧПУ может зафиксировать оптимальную скорость подачи. Нет необходимости замедляться, чтобы дать возможность огню предварительного нагрева догнать пламя. Это непрерывное, плавное движение обеспечивает машинную отделку поверхности разреза, уменьшая необходимость во вторичных операциях чистовой обработки. Если оператору приходится постоянно останавливать, возобновлять работу и возобновлять резку из-за того, что металл недостаточно горячий, чтобы поддерживать реакцию, вы теряете часы производственного времени в течение недели.
Мы измеряем это в дюймах в минуту (IPM). Холодная 2-дюймовая пластина может заставить вас ползти со скоростью 8 дюймов в минуту, чтобы продолжать резку. При правильном нагреве эту же пластину можно резать со скоростью от 12 до 14 дюймов в минуту. Это значительное увеличение количества линейного материала, обрабатываемого за смену. Тепло делает свое дело, позволяя струе кислорода без колебаний выдувать расплавленный шлак через дно пропила.
Стабильное пламя предварительного нагрева обеспечивает непрерывный выброс жидкого шлака. Холодная нарезка задерживает шлак у нижнего края тарелки. Предварительный нагрев сохраняет шлак расплавленным до тех пор, пока он полностью не очистит пропил. Это уменьшает количество плотно прилипшего шлака. Вы можете измерить этот успех, уменьшив количество шлифовки после резки. Меньше очистки означает более быстрый переход к сварке или сборке. Консистенция реза значительно улучшается, когда тепловое расширение контролируется.
Плавление верхнего края сводится к минимуму, если пламя предварительного нагрева настроено правильно.
Лицо разреза остается квадратным, без типичной вогнутости, наблюдаемой у мясного ассорти.
Нижний осадок становится хрупким и легко отслаивается ручным скребком.
Ширина реза остается одинаковой от начала до конца.
Строжка внизу разреза исключается, поскольку шлак остается жидким.
Твердый мусор – враг производственного цеха. При слишком холодном разрезе шлак затвердевает в момент попадания на нижний край пластины. Он приваривается к основному металлу. Затем операторы часами работают с тяжелыми шлифовальными машинками, пытаясь удалить его. Когда лист предварительно нагрет, температура стали удерживает шлак в жидком состоянии всего на долю секунды дольше. Оно капает с тарелки. То немногое, что осталось, является мягким, и его можно сбить одним ударом отбойного молотка.
Конструкция горелки определяет стабильность предварительного нагрева. Горелки инжекторного типа хорошо работают на топливных газах низкого давления, таких как природный газ или пропан. Они используют поток кислорода для втягивания топливного газа в камеру смешения. Для горелок с одинаковым давлением требуются сбалансированные газовые линии для оптимального смешивания, обычно используемые с ацетиленом. Обе конструкции должны поддерживать стабильное пламя предварительного нагрева в суровых условиях. Правильный выбор резака обеспечивает равномерную подачу тепла на листы различной толщины.
Ручной предварительный нагрев горелки подходит для коротких, нестандартных резов или ремонта в полевых условиях. Интегрированные автоматизированные системы предварительного нагрева доминируют при профилировании на станках с ЧПУ для тяжелых условий эксплуатации. Автоматизированные системы поддерживают точные дистанции зазора. Это обеспечивает равномерную передачу тепла без утомления оператора. Горелки высокой мощности оснащены смесительными камерами большего размера, обеспечивающими большую мощность в БТЕ, необходимую для предварительного нагрева пластин толщиной более четырех дюймов.
Вы не можете заставить легкую горелку предварительно нагреть тяжелую стальную плиту. Камера смешения просто не может пропускать достаточно газа, чтобы преодолеть тепловую массу пластины. Тепло уходит быстрее, чем фонарик успевает его передать. Горелки для тяжелых условий эксплуатации имеют более крупные внутренние газовые каналы специально для поддержки мощного пламени предварительного нагрева, необходимого для обработки толстых листов.

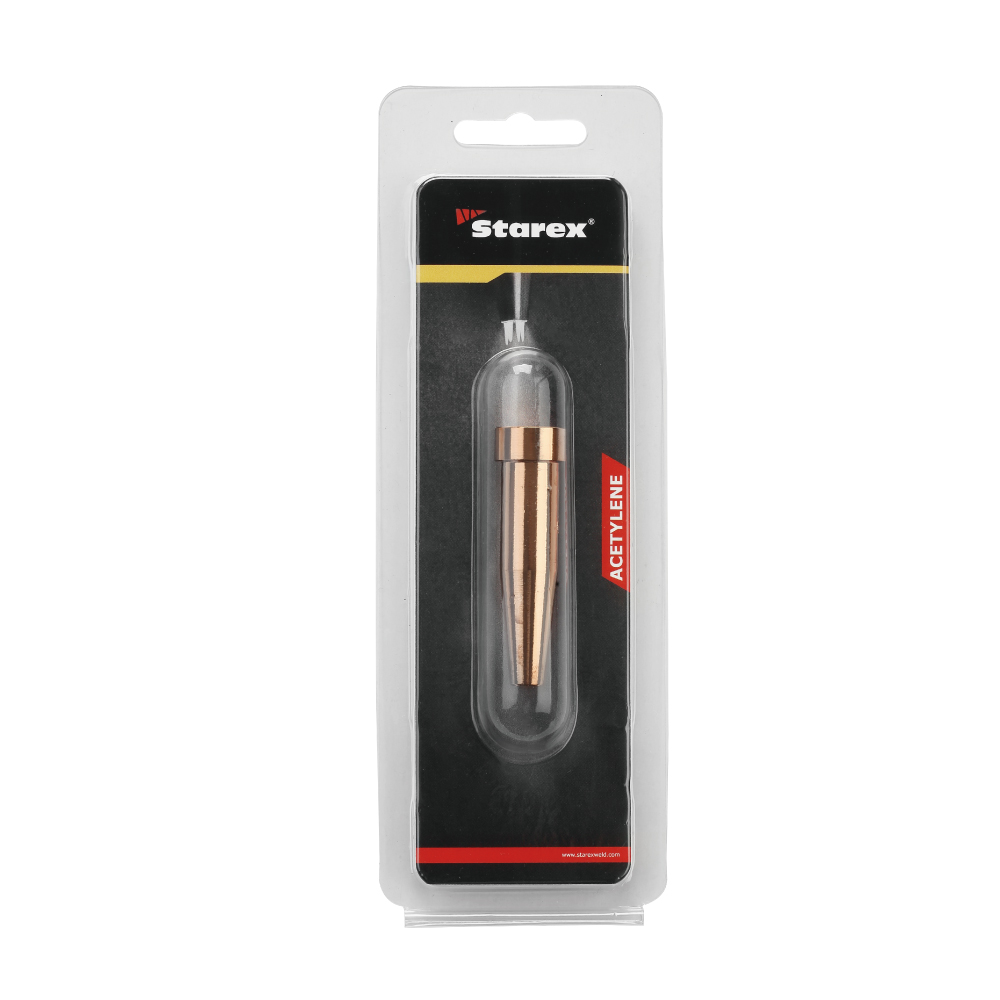

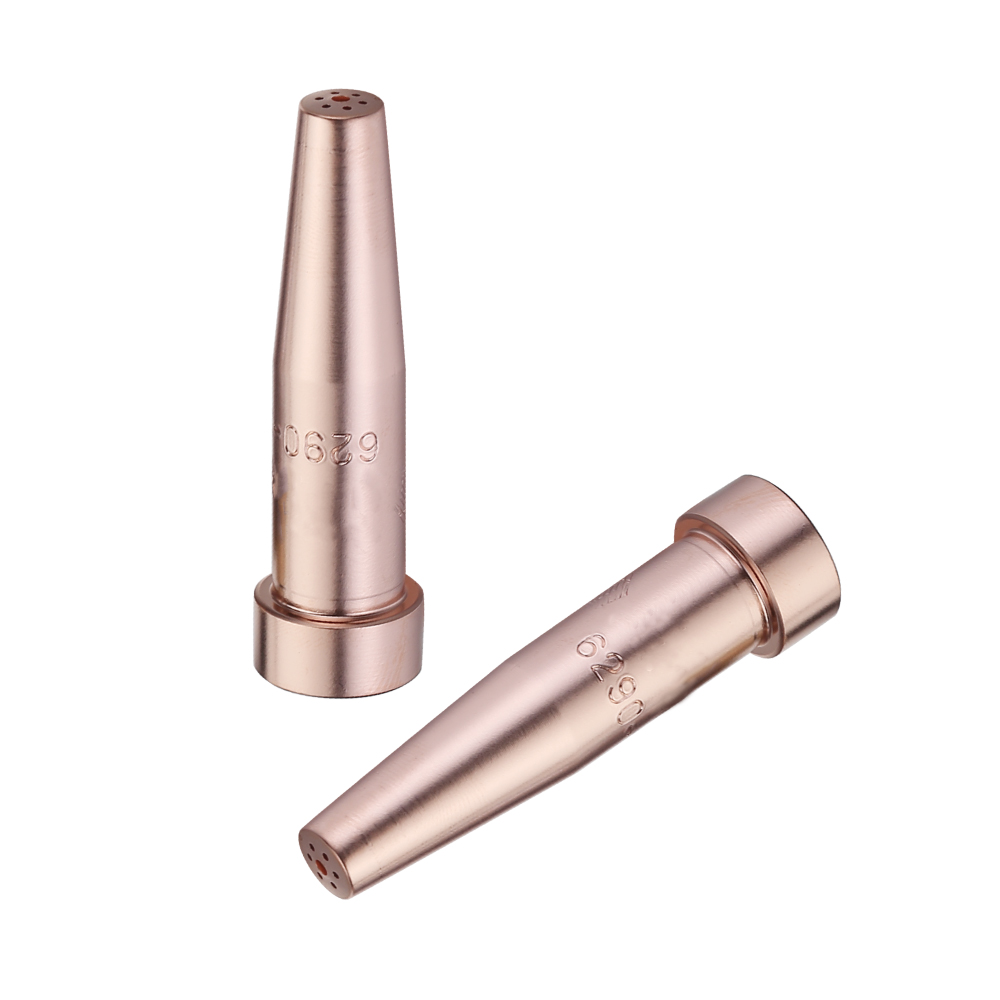

Конструкция сопла контролирует фактическую мощность БТЕ, подаваемую на пластину. Цельные медные форсунки подходят для ацетилена из-за его высокой скорости горения и сильного нагрева. Двухсоставные форсунки работают с альтернативными видами топлива, такими как пропан или природный газ, для которых требуется более глубокая выемка для закрепления пламени. Размер отверстия предварительного нагрева должен строго соответствовать толщине материала.
Режущее сопло недостаточного размера не может пробить толстые листы с достаточным нагревом. Разрез неоднократно будет неудачным. Форсунка слишком большого размера приводит к перерасходу топлива и плавлению верхней кромки, нарушая допуски на размеры. Различные топливные газы требуют определенной геометрии сопел для достижения оптимального времени предварительного нагрева. Для пропана требуется больше отверстий предварительного нагрева, чтобы соответствовать локальной скорости нагрева ацетилена.
Тип топливного газа | Конструкция сопла | Характеристики предварительного нагрева | Лучшее приложение |
|---|---|---|---|
Ацетилен | Цельный медный | Интенсивный, сильно локализованный жар. Быстрый пирсинг. | Тонкая и средняя сталь, короткое время предварительного нагрева. |
Пропан | Двухкомпонентный (шлицевой) | Широкое распространение тепла. Высокая общая мощность в БТЕ. | Резка толстого листа, обработка тяжелого лома. |
Природный газ | Двухсекционный (глубокое углубление) | Медленный локальный нагрев. Отличное качество кромки. | Резка профилей с ЧПУ, автоматизированные системы. |
Использование пропановой форсунки с ацетиленом или наоборот гарантирует выход из строя. Пламя либо погаснет и вернется в факел, либо погаснет само. Отверстия предварительного нагрева просверлены до определенного диаметра, чтобы соответствовать скорости горения предполагаемого газа. Всегда подбирайте расходный материал в соответствии с источником топлива и толщиной пластины.
Требования к предварительному нагреву сильно различаются в зависимости от химического состава материала. Тонкая низкоуглеродистая сталь требует минимального предварительного нагрева. Стандартное пламя резки обеспечивает достаточное количество окружающего тепла для начала и поддержания резки. Однако толстые секции мягкой стали требуют строгого температурного контроля, чтобы предотвратить выпадение реза.
Высокоуглеродистые стали и износостойкие пластины типа Hardox очень подвержены растрескиванию. Они требуют протоколов глубокого предварительного нагрева. Отсутствие предварительного нагрева износостойкой стали приводит к разрушению кромки. Чрезвычайная твердость этих пластин означает, что они не могут поглощать термический удар. Их необходимо медленно и равномерно довести до температуры перед подачей режущего кислорода.
Когда вы режете износостойкую пластину AR400 или AR500 без предварительного нагрева, вы часто слышите звуковой сигнал через несколько минут после окончания резки. Это звук трескающегося края. Высокое содержание углерода и сплавов делает сталь невероятно жесткой. Цикл быстрого охлаждения при холодной резке создает мартенсит, который не может выдержать внутренние напряжения усадки. Предварительный нагрев до 300 градусов смягчает этот тепловой удар, позволяя кромке слегка поддаваться при охлаждении, предотвращая растрескивание.
Формула углеродного эквивалента (CE) служит стандартной оценочной линзой. Он определяет необходимость предварительного нагрева в зависимости от состава сплава. Более высокие значения CE указывают на большую прокаливаемость и более высокий риск растрескивания. В формуле учитываются углерод, марганец, хром, молибден, ванадий, никель и медь.
Углеродный эквивалент (CE) | Свариваемость/Режукость | Требование к предварительному нагреву | Типичный материал |
|---|---|---|---|
До 0,35 | Отличный | Нет (комнатная температура) | Мягкая сталь (A36) |
от 0,36 до 0,40 | Хороший | Мягкий предварительный нагрев (50–100 °C) | Среднеуглеродистая сталь |
от 0,41 до 0,50 | Справедливый | Умеренный предварительный нагрев (100–200 °C) | Высокопрочный низколегированный сплав (HSLA) |
Более 0,50 | Бедный | Высокий предварительный нагрев (200–300°C+) | Износостойкие пластины (AR400/500) |
Переведите эти значения CE в практические диапазоны температур в цехах. Операторы используют мелки, указывающие температуру, или цифровые пирометры для проверки уровня тепла. Догадки ведут к браку. Точные измерения гарантируют, что пластина будет готова к тепловым нагрузкам в процессе резки. Вы отмечаете пластину карандашом под углом 250 градусов на расстоянии дюйма от линии разреза. Когда эта отметка плавится и становится жидкой, вы знаете, что тепло проникло в материал, и вы можете смело приступать к резке.
Слишком быстрое применение слишком большого количества тепла создает серьезные риски при реализации. Локальный перегрев приводит к плавлению поверхности. Верхние края становятся закругленными и теряют точность размеров. Более тонкие пластины деформируются при неравномерной термической нагрузке. Эта деформация делает последующую сборку и сварку практически невозможными.
Смягчите это, равномерно распределяя тепло по всей траектории резки. Избегайте точечного нагрева одной отправной точки. Во время ручных операций используйте размашистые движения для распределения тепловой энергии. Для операций с ЧПУ запрограммируйте медленный предварительный нагрев по траектории резки перед включением потока кислорода. Это обеспечивает равномерное расширение всей зоны термического влияния.
Если вы слишком долго держите сильное пламя предварительного нагрева в одном месте на 1-дюймовой пластине, вы расплавите лужу на поверхности еще до того, как нижняя часть пластины нагреется. Теплому требуется время, чтобы пройти через сталь. Движущаяся горелка позволяет теплу с поверхности проникать вниз, не разрушая верхний край. Последовательность разрезов также помогает. Сначала вырезаем внутренние отверстия, затем вырезаем внешний периметр. Это позволяет основной массе пластины удерживать деталь жесткой, пока внутренние напряжения не устраняются.
Методы ручного предварительного нагрева сильно различаются среди операторов. Один оператор может ускорить процесс, а другой перегреет пластину. Эта несогласованность разрушает производственные графики. Рекомендовать стандартные рабочие процедуры (СОП) для всех режущих станций. Задокументируйте точное время и температуру предварительного нагрева для каждого сорта материала, обрабатываемого на предприятии.
Требуйте от операторов проверки температуры предварительного нагрева перед включением потока кислорода для резки. Последовательное обучение исключает догадки. Он стандартизирует качество резки во всех сменах. Регулярные проверки кромок реза быстро позволят выявить, соблюдаются или игнорируются протоколы предварительного нагрева. Если вы видите закругленные верхние края, значит, предварительный нагрев был слишком горячим или горелка находилась слишком близко. Если вы видите тяжелую приваренную окалину и грубую поверхность среза, значит, пластина была слишком холодной.
Предварительный нагрев остается непреложным шагом для обеспечения структурной целостности. Это гарантирует стабильное качество кромок при профессиональном производстве. Тщательно проверьте свои текущие настройки. Оцените, обеспечивают ли текущая комбинация горелки и сопла достаточную энергию предварительного нагрева для материалов, которые вы обрабатываете ежедневно. Правильное управление температурным режимом отделяет прибыльные операции резки от операций, связанных с доработкой.
Просмотрите спецификации материалов и рассчитайте значения CE для всех поступающих стальных листов.
Проведите аудит текущего уровня брака и доработок, чтобы выявить отказы, вызванные термическим ударом.
Проконсультируйтесь со специалистами по оборудованию для модернизации режущего аппарата для оптимального терморегулирования.
Установите на всех станциях ручной резки мелки с указанием температуры или цифровые пирометры.
Установите письменные стандартные рабочие процедуры (СОП) для времени предварительного нагрева в зависимости от толщины листа.
Ответ: Хотя тонкая низкоуглеродистая сталь щадящая, более толстые секции требуют предварительного нагрева для поддержания скорости движения. Это обеспечивает полный выброс шлака и предотвращает термический удар. Без предварительного нагрева толстые листы слишком быстро отводят тепло от зоны разреза, что приводит к остановке реакции окисления и отказу резки.
Ответ: Повышение температуры основного металла ближе к точке его воспламенения позволяет ускорить процесс окисления. Это обеспечивает более высокие и стабильные скорости движения. Более быстрая резка сокращает рабочее время и предотвращает слишком большое распространение тепла на окружающую пластину, сводя к минимуму деформацию.
Ответ: Сопло недостаточного размера приводит к недостаточному нагреву, в результате чего срез выпадает и выходит из строя. Сопло слишком большого размера тратит топливный газ, плавит верхний край пластины и создает широкий непредсказуемый прорез. Форсунки должны строго соответствовать толщине материала и типу топливного газа.
Ответ: Используйте формулу углеродного эквивалента (CE) для оценки прокаливаемости материала. Объедините это значение CE с таблицами толщины материалов, предусмотренными металлургическими стандартами. Перед резкой проверьте необходимую температуру на пластине с помощью термометок или инфракрасных цифровых пирометров.
О: Стандартные горелки подходят для материалов средней толщины. Однако пластины толщиной более нескольких дюймов часто превышают мощность стандартного оборудования в БТЕ. Для этого требуются специальные мощные горелки, более крупные сопла предварительного нагрева или внешние методы нагрева, такие как индукционные катушки или специальные нагревательные наконечники для бутонов роз.
Ответ: В обоих процессах используется предварительный нагрев для снижения скорости охлаждения, управления тепловым расширением и предотвращения растрескивания, вызванного водородом. Однако предварительный нагрев резки также строго направлен на доведение стали до температуры воспламенения, чтобы инициировать и поддерживать экзотермическую реакцию окисления, необходимую для разрыва металла.
