По мере увеличения толщины стальной пластины термодинамические требования и гидродинамика потока кислорода изменяются экспоненциально. Физическая реальность термической резки диктует, что выход стандартной установки за пределы ее проектной мощности неизбежно ставит под угрозу качество резки. Применение универсального подхода к выбору оборудования приводит к чрезмерному скоплению шлака, широким пропилам, сильному расплавлению верхней кромки и потерям расходуемых газов. Эта неэффективность напрямую приводит к увеличению требований к вторичной обработке и ненужным задержкам в работе.
Выбор правильного резака и режущего сопла требует систематической оценки толщины материала, пропускной способности газа и типа топлива. Правильная конфигурация обеспечивает точность, соответствует стандартам безопасности и оптимизирует расход газа. Понимая, как физические размеры стали взаимодействуют с пламенем предварительного нагрева и струей кислорода, операторы могут настроить свои системы газовой резки для обработки любых материалов — от тонкого листового металла до массивных стальных блоков, не жертвуя при этом качеством.
Диаметр отверстия не подлежит обсуждению: размер отверстия для режущего кислорода должен напрямую зависеть от толщины листа, чтобы поддерживать правильную скорость струи кислорода для эффективной эвакуации шлака.
Пропускная способность определяет выбор горелки: Для резки листов толщиной более 100 мм (4 дюйма) обязательны резаки для тяжелых условий эксплуатации с большими внутренними газовыми каналами, чтобы предотвратить отсутствие потока.
Топливный газ приводит в движение конструкцию сопла. Выбор между ацетиленом (цельные сопла) и альтернативными видами топлива, такими как пропан или природный газ (составные сопла), фундаментально меняет время предварительного нагрева и выбор оборудования для толстых листов.
Резка под углом увеличивает эффективную толщину: при фаске траектория резки длиннее номинальной толщины листа, что требует соответствующего увеличения размера режущего сопла.
Весы безопасности с толщиной: резка более толстых материалов увеличивает риск устойчивых обратных последствий; оборудование должно быть рассчитано на конкретные требуемые давления и объемы газа.
Термическая резка заключается в доведении углеродистой стали до температуры воспламенения, примерно 870°C (1600°F). При этой температуре сталь быстро окисляется под воздействием потока чистого кислорода. Достижение и поддержание этой локализованной температуры становится значительно сложнее по мере увеличения толщины пластины. Более толстые пластины действуют как массивные радиаторы, быстро отводя тепловую энергию от зоны разреза и рассеивая ее по окружающему металлу.
Чтобы противостоять такой быстрой потере тепла, операторы должны использовать оборудование с более высокой мощностью предварительного нагрева. Инициирование и поддержание экзотермической реакции на пластине толщиной 150 мм требует значительного и устойчивого теплового воздействия по сравнению с пластиной толщиной 10 мм. Если пламя предварительного нагрева слишком велико для тонких пластин, избыточное тепло вызывает сильное закругление и деформацию верхней кромки. Если размер предварительного нагрева для толстых листов слишком мал, резка часто не удастся, поскольку температура стали падает ниже температуры воспламенения, прежде чем струя кислорода сможет полностью проникнуть в материал.
Поток режущего кислорода выполняет две функции: он химически окисляет нагретую сталь и физически выдувает образующийся расплавленный шлак через пропил. Когда кислород вступает в реакцию с железом, он генерирует дополнительное тепло, которое поддерживает процесс на всю глубину реза. Поддержание целостности этой струи кислорода имеет первостепенное значение для чистого и прямого реза.
Увеличенная толщина пластины требует большего объема кислорода, подаваемого под определенным давлением, чтобы поддерживать согласованность струи на всем пути до дна разреза. Если струя преждевременно потеряет форму или скорость, шлак замерзнет у нижнего края, образуя грязный, трудноудаляемый окалин. Гидродинамика потока кислорода должна оставаться ламинарной. Введение избыточного давления через маленькое отверстие создает турбулентность, которая рассеивает струю и разрушает вертикальный профиль пропила.
Выполнение косой резки вносит существенные геометрические изменения в процесс резки. При резке под углом фактическое расстояние, которое струя кислорода должна пройти через металл, существенно увеличивается по сравнению с прямым вертикальным разрезом. Операторы должны учитывать это увеличенное расстояние, чтобы поддерживать качество резки и проникновение.
Математическая реальность скашивания проста. Применение фаски под углом 45 градусов на пластине толщиной 50 мм увеличивает эффективную толщину, которую должна проникнуть струя, до более чем 70 мм. Стандартное практическое правило требует корректировки размера оборудования и настроек расхода газа на основе этой эффективной угловой толщины, а не номинальной толщины вертикальной пластины. Если не увеличить размер оборудования для тяжелых фасок, это приведет к неполному проплавлению и сильному скоплению шлака на нижней кромке.
Не все горелки рассчитаны на работу с большими объемами газа, необходимыми для обработки тяжелых листов. Оборудование обычно подразделяется на стандартное, среднее и тяжелое оборудование на основе внутреннего диаметра трубок и коэффициентов расхода клапана (Cv). Эти внутренние размеры определяют максимальный объем газа, который может подавать инструмент, не создавая ограничительных узких мест.
Порог существует на отметке 75–100 мм (3–4 дюйма). За пределами этой толщины стандартные горелки и горелки средней мощности начинают испытывать нехватку газа. Внутренние каналы просто не могут подавать достаточно кислорода для поддержания необходимой скорости струи на выходе из сопла. Это голодание приводит к серьезным перепадам давления, нестабильному пламени и неизбежным потерям резки. При обработке тяжелых листов переход на сверхмощный резак с увеличенными газовыми трубками является строгим эксплуатационным требованием.
Метод смешивания кислорода и топливного газа внутри оборудования играет важную роль в производительности и безопасности, особенно при высоких скоростях потока. Смесители равного давления (положительного давления) требуют, чтобы кислород и топливный газ поступали в камеру смешения примерно под одинаковым давлением. Они очень эффективны, когда топливный газ под высоким давлением легко доступен из баллонов или резервуаров.
Инжекторные смесители (низкого давления) используют высокоскоростной поток кислорода для создания эффекта Вентури, физически втягивая топливный газ в камеру смешивания. Этот механизм необходим при использовании источников топлива низкого давления, таких как газопроводы. При масштабировании больших объемов газа, необходимых для резки секций размером более 150 мм, инжекторные смесители часто обеспечивают превосходную стабильность пламени и безопасность, поскольку они активно предотвращают попадание кислорода под высоким давлением в топливопровод во время тяжелых операций.
Физическая геометрия инструмента напрямую влияет на эргономику оператора и контроль над резкой. Общие углы головки включают 90 градусов, 75 градусов и прямую конфигурацию. Выбор угла полностью зависит от положения резки и физического окружения заготовки.
При работе с сильным лучистым теплом, возникающим при резке толстых листов, поддержание постоянного расстояния имеет решающее значение. Головка под углом 90 или 75 градусов позволяет оператору удобно расположить руки или направляющее колесо на поверхности пластины, сохраняя при этом тело вдали от зоны прямого нагрева. Прямые конфигурации в первую очередь предназначены для механизированных установок или особых сценариев резки лома, когда оператору приходится проникать глубоко в ограниченное пространство.
Таблицы рекомендаций производителя основаны на строгой гидродинамической инженерии. Большие отверстия для режущего кислорода позволяют проходить через отверстие с более высокими скоростями потока, не требуя чрезмерного турбулентного давления. Цель состоит в том, чтобы доставить огромный объем кислорода в гладкой, связной колонне.
Использование небольшого диаметра отверстия под высоким давлением при попытке разрезать толстую сталь приводит к образованию очень турбулентной струи. Эта турбулентность создает колоколообразный разрез, в котором разрез непредсказуемо расширяется под поверхностью и часто не может очистить шлак внизу. И наоборот, использование большого отверстия при низком давлении на тонком материале приводит к недостаточной скорости для выдувания расплавленного металла, в результате чего шлак просто снова сплавляется за разрезом. Соответствие диаметра отверстия точной толщине пластины — единственный способ обеспечить правильный баланс объема и скорости.
Физическая конструкция расходуемого наконечника должна соответствовать конкретным характеристикам горения используемого горючего газа. В отрасли используются две разные конструкции, позволяющие безопасно и эффективно учесть эти различия.
Тип сопла | Строительство | Совместимость с топливным газом | Обоснование дизайна |
|---|---|---|---|

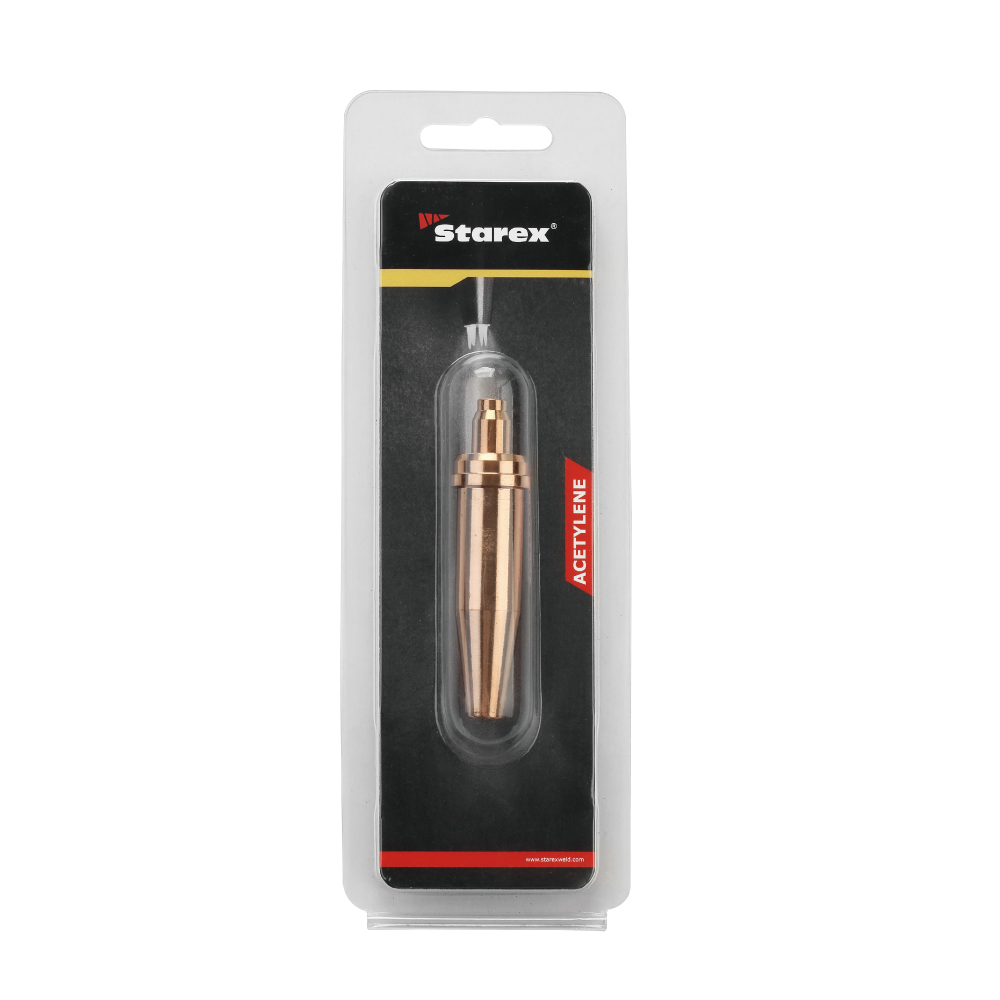

Один кусочек | Твердая медь с прецизионно просверленными отверстиями. | Ацетилен | Ацетилен имеет чрезвычайно высокую скорость горения. Плоская поверхность цельной конструкции предотвращает повторное возгорание пламени внутри наконечника. |
Двухсекционный | Внутренняя латунно-медная рейка с внешней медной оболочкой. | Пропан, природный газ, пропилен | Альтернативные виды топлива горят гораздо медленнее. Утопленная конструкция фиксирует пламя, не позволяя высокоскоростному кислороду задуть пламя предварительного нагрева. |
Выбор неправильного типа конструкции для вашего топливного газа приведет к постоянным выбросам пламени или опасным продолжительным обратным вспышкам. Режущее сопло должно быть спроектировано специально с учетом термодинамики протекающего через него газа.
Выбор топливного газа определяет время предварительного нагрева, необходимое конкретное оборудование и общую эффективность работы. Ацетилен обеспечивает самую высокую температуру пламени, что делает его идеальным для быстрого предварительного нагрева пластин тонкого и среднего размера. Однако его более низкое общее тепловыделение (БТЕ) делает его менее эффективным при проникновении в массивные радиаторы чрезвычайно толстых пластин.
Альтернативные виды топлива, такие как пропан и природный газ, обеспечивают более высокое общее тепловыделение, обеспечивая постоянную тепловую энергию, необходимую для поддержания толстых пластин при температуре воспламенения. При экстремальной толщине от 150 мм до более 300 мм часто используются альтернативы жидкому углеводородному топливу, такие как бензиновые/кислородные системы. Испарение жидкого топлива обеспечивает превосходную плотность локализованной энергии по сравнению со стандартным газообразным топливом, направляя интенсивное тепло глубоко в пропил и предотвращая закалку реза.
Операторы должны учитывать экспоненциальное увеличение потребления кислорода по мере увеличения толщины пластины и размера отверстия. Для резки 100-миллиметровой пластины не просто требуется вдвое больше кислорода, чем для 50-миллиметровой пластины; объем требовал резкого увеличения, чтобы поддерживать необходимую согласованность струи и скорость эвакуации шлака на более длинном вертикальном расстоянии.
Понимание этих норм потребления жизненно важно для расчета эксплуатационных расходов проекта. Хотя использование наконечника большего размера потребляет больше газа в минуту, он часто выполняет рез значительно быстрее и чище, чем наконечник меньшего размера, пробивающийся через материал. Экономия труда и времени, получаемая за счет использования правильного размера насадки большего размера, почти всегда компенсирует увеличение затрат на расходный газ, одновременно снижая необходимость шлифования после резки.
Существует прямая и обратная зависимость между скоростью перемещения и толщиной листа. По мере того, как материал становится толще, оператору приходится снижать скорость, чтобы дать струе кислорода достаточно времени для окисления стали и очистки глубокого пропила. Слишком высокая скорость движения на толстых листах приводит к тому, что срезанный поток тянется назад и в конечном итоге не достигает нижнего края.
Чтобы оптимизировать скорость без ущерба для качества при работе с более толстыми материалами, операторы могут использовать высокоскоростные расширяющиеся наконечники. Эти специализированные расходные детали имеют внутреннюю конусность, которая расширяет струю кислорода, ускоряя ее до сверхзвуковых скоростей. Эта усовершенствованная гидродинамическая конструкция улучшает как качество резки, так и максимальную скорость перемещения тяжелых листов по сравнению со стандартными конструкциями с цилиндрическим отверстием.
Масштабные операции с высоким давлением на толстых листах значительно увеличивают тяжесть и частоту неприятных последствий. При прожиге тяжелой пластины или обнаружении внутренних включений расплавленный шлак может легко выскочить обратно в отверстия наконечника. В сценариях с высоким расходом это нарушение может привести к воспламенению газовой смеси внутри оборудования.
Чтобы снизить этот риск, необходимо использовать пламегасители высокого расхода и обратные клапаны повышенной прочности. Стандартные пламегасители часто ограничивают поток газа, вызывая те самые проблемы с голоданием, которых операторы стараются избежать. Следовательно, защитное оборудование должно быть четко рассчитано на большие объемы потока, необходимые для операций с тяжелыми листами, обеспечивая защиту без ущерба для производительности.
Ручные операции с толстыми листами требуют от оператора тяжелых физических нагрузок. Интенсивное тепловое излучение в сочетании с чрезвычайно низкой скоростью перемещения, необходимой для толстой стали, затрудняет поддержание устойчивой руки и постоянного расстояния при резке на длинные дистанции. Усталость напрямую приводит к плохому качеству резки, строжкам и потере проплавления.
При обработке листов толщиной более 75 мм на больших расстояниях переход от ручных инструментов к механизированным решениям становится весьма выгодным. Использование механизированного прямолинейного трактора или кислородно-топливной установки с ЧПУ устраняет человеческий фактор усталости. Эти системы поддерживают идеально постоянную скорость движения и расстояние между зазорами, обеспечивая плавный и высококачественный рез, сохраняя при этом оператора в безопасности от интенсивной термической зоны.
Успешная газовая резка — это упражнение в гидродинамике и прикладной термодинамике. Оборудование должно подавать необходимый объем газа, а расходные материалы должны формировать этот объем так, чтобы он идеально соответствовал физическим размерам стальной пластины. Игнорирование этих физических реалий приводит к низкому качеству, напрасной трате ресурсов и небезопасным условиям труда.
Чтобы обеспечить оптимальные результаты, выполните следующие действия:
Проверьте максимальную толщину листа, который вы собираетесь обрабатывать, принимая во внимание увеличение эффективной толщины любых углов фаски.
Выберите наиболее термодинамически подходящий топливный газ для данной конкретной толщины.
Выберите соответствующий тип и размер наконечника на основе технических карт производителя.
Убедитесь, что выбранное вами оборудование обладает внутренней пропускной способностью, позволяющей поддерживать необходимые объемы газа без истощения.
Выполните пробные резы на металлоломе одинаковой толщины, чтобы настроить интенсивность предварительного нагрева и скорость перемещения перед переходом к окончательной заготовке.
О: Вам необходимо свериться с таблицей наконечников производителя оборудования. Сопоставьте точную толщину стальной пластины с таблицей, чтобы убедиться, что вы выбрали правильный диаметр отверстия для кислорода. Это гарантирует правильный объем газового потока и скорость струи, необходимые для чистого разделения материала и удаления шлака.
Ответ: Нет. В стандартном оборудовании отсутствует внутренний диаметр трубки, необходимый для подачи огромного объема кислорода, необходимого для пластин диаметром 100 мм. Попытка сделать это приводит к недостатку потока, падению давления и отказу резки. Для толстых листов обязательно использование сверхмощного оборудования с большими внутренними газовыми проходами.
Ответ: Использование наконечника слишком большого размера приводит к потере значительного количества кислорода и топливного газа. Чрезмерный предварительный нагрев приводит к сильному плавлению и скруглению верхней кромки, в то время как слишком большая струя кислорода создает гораздо более широкий разрез, чем необходимо, снижая общую точность и увеличивая время вторичной очистки.
Ответ: Пропан и природный газ имеют гораздо более низкую скорость горения по сравнению с ацетиленом. Конструкция, состоящая из двух частей, имеет утопленную внутреннюю планку, образующую защитную чашку. Это закрепляет более медленно горящее пламя, не позволяя высокоскоростному потоку режущего кислорода задуть пламя предварительного нагрева во время работы.
О: Нет. Чрезмерное давление выталкивает слишком много газа через отверстие, создавая сильную турбулентность струи. Эта турбулентность разрушает последовательную форму потока кислорода, снижая качество резки, непредсказуемо расширяя пропил и фактически препятствуя способности струи удалять шлак из нижней части разреза.
Ответ: Смесители равного давления требуют, чтобы и кислород, и топливный газ поступали под одинаковым положительным давлением. Инжекторные смесители используют высокоскоростной поток кислорода для создания эффекта Вентури, втягивая в смесь топливный газ под низким давлением. Форсунки более безопасны и стабильны при использовании источников топлива низкого давления, таких как природный газ.
Ответ: Угловые разрезы увеличивают фактическое расстояние, которое струя кислорода должна пройти через металл. Фаска под углом 45 градусов на пластине толщиной 50 мм обеспечивает эффективную толщину более 70 мм. Операторы должны определить размеры своего оборудования и отрегулировать скорость потока на основе более длинного диагонального пути, а не толщины вертикальной пластины.
