Плохое качество кромок при термической обработке влечет за собой скрытые эксплуатационные расходы, которые быстро снижают прибыль. Когда операторы производят резку с тяжелым шлаком, сильной строжкой или закругленными верхними кромками, они вынуждают последующие подразделения выполнять обязательные вторичные операции. Шлифование, фрезерование и обширная доработка становятся необходимыми этапами, прежде чем можно будет даже начать сварку или окончательную сборку. Эти корректирующие действия отнимают ценное рабочее время и быстро изнашивают абразивные расходные материалы.
Непостоянное качество кромки редко является ошибкой, связанной с одной переменной. Обычно это происходит из-за явного несоответствия между состоянием оборудования, настройками параметров и действиями оператора. Идеально откалиброванная машина все равно будет производить неровные края, если расходные детали изношены или давление газа неправильное. Операторы должны понимать, как взаимодействуют эти переменные, чтобы поддерживать стабильный высокоскоростной поток кислорода.
Нам нужна систематическая система диагностики дефектов кромок и оптимизации процесса газовой резки . Сосредоточив внимание на тщательной оценке оборудования, строгом управлении расходными материалами и точном контроле параметров, операторы могут стабильно достигать результатов, близких к идеальной форме. Такой подход исключает ненужную доработку и оптимизирует весь рабочий процесс изготовления.
Точность расходных материалов: состояние и точный размер режущего сопла определяют аэродинамику потока кислорода; неподходящие или изношенные сопла являются основной причиной неровностей реза.
Синергия параметров: получение кромки без шлака требует строгого баланса между интенсивностью пламени предварительного нагрева, давлением режущего кислорода и скоростью перемещения относительно толщины листа.
Чистота газа имеет значение: снижение чистоты кислорода даже на 1 % может снизить скорость резки на 25 % и значительно увеличить прилипание окалины, влияя на общую прямоугольность кромки.
Стандартизация важнее интуиции. Переход от догадок оператора к документированным картам резки для конкретного материала снижает риски внедрения и обеспечивает воспроизводимость качества на протяжении всего производственного цикла.
Отраслевые стандарты определяют высококачественный разрез по конкретным визуальным и размерным показателям. Превосходный крой имеет идеально квадратный верхний край с минимальным плавлением или закруглением. Сама поверхность разреза должна оставаться гладкой, с почти вертикальными линиями сопротивления, которые указывают на оптимальную скорость движения и давление газа. Кроме того, нижний край должен быть острым и полностью свободным от прилипшего шлака или шлака. Достижение этих критериев гарантирует, что деталь будет немедленно готова к последующим этапам изготовления без ручного вмешательства.
Операторы на местах ищут конкретные показатели прямо в таблице. Если деталь требует отбойного молотка для удаления нижнего шлака, параметры резки не соблюдены. Правильный разрез позволяет шлаку отпасть естественным путем или смахнуться рукой в перчатке. Ширина реза должна оставаться одинаковой от верхней поверхности до нижней, что указывает на то, что поток кислорода сохраняет свою цилиндрическую форму по всей толщине пластины.
Термический характер процесса по своей сути создает зону термического влияния (ЗТВ) вдоль кромки реза. Чрезмерное пламя предварительного нагрева или неоправданно низкая скорость перемещения перекачивают избыточное тепло в основной материал. Это избыточное тепловложение значительно расширяет ЗТВ. Более широкая ЗТВ может изменить локальную микроструктуру стали, создавая закаленные кромки, что усложняет последующие операции сварки, сверления или механической обработки. Контроль тепловложения обязателен для поддержания структурной целостности основного металла.
При резке высокоуглеродистых или легированных сталей скорость охлаждения после резки определяет твердость кромки. Если операторы запускают горелку слишком медленно, они нагревают пластину. Последующее быстрое охлаждение от окружающей холодной пластины действует как закалка, упрочняя кромку. Это требует от станков, работающих на последующих этапах, снизить скорость подачи, иначе они рискуют сломать твердосплавный инструмент. Правильная скорость движения сводит к минимуму это тепловое насыщение.
Качество края выступает в качестве прямого финансового показателя в цехе. Рассмотрим теоретическую экономию средств, достигаемую за счет полного исключения шлифовки после резки. Когда операторы изготавливают чистые, квадратные кромки прямо со стола, они избавляются от многочасового ручного труда и экономят на шлифовальных кругах. Позиционирование оптимизированной термической резки как основного фактора повышения рентабельности меняет подход операторов к ежедневным процедурам настройки.
Каждая минута, потраченная на шлифовку скошенной кромки до правильной формы, — это минута, потерянная в сварочном цехе. Производственные цеха часто недооценивают трудоемкость переделки. Отслеживая часы, потраченные на вторичную очистку, руководство может легко оправдать время, потраченное на обучение операторов правильной настройке горелки и контролю параметров. Качество на головке горелки равно рентабельности на отгрузочной площадке.

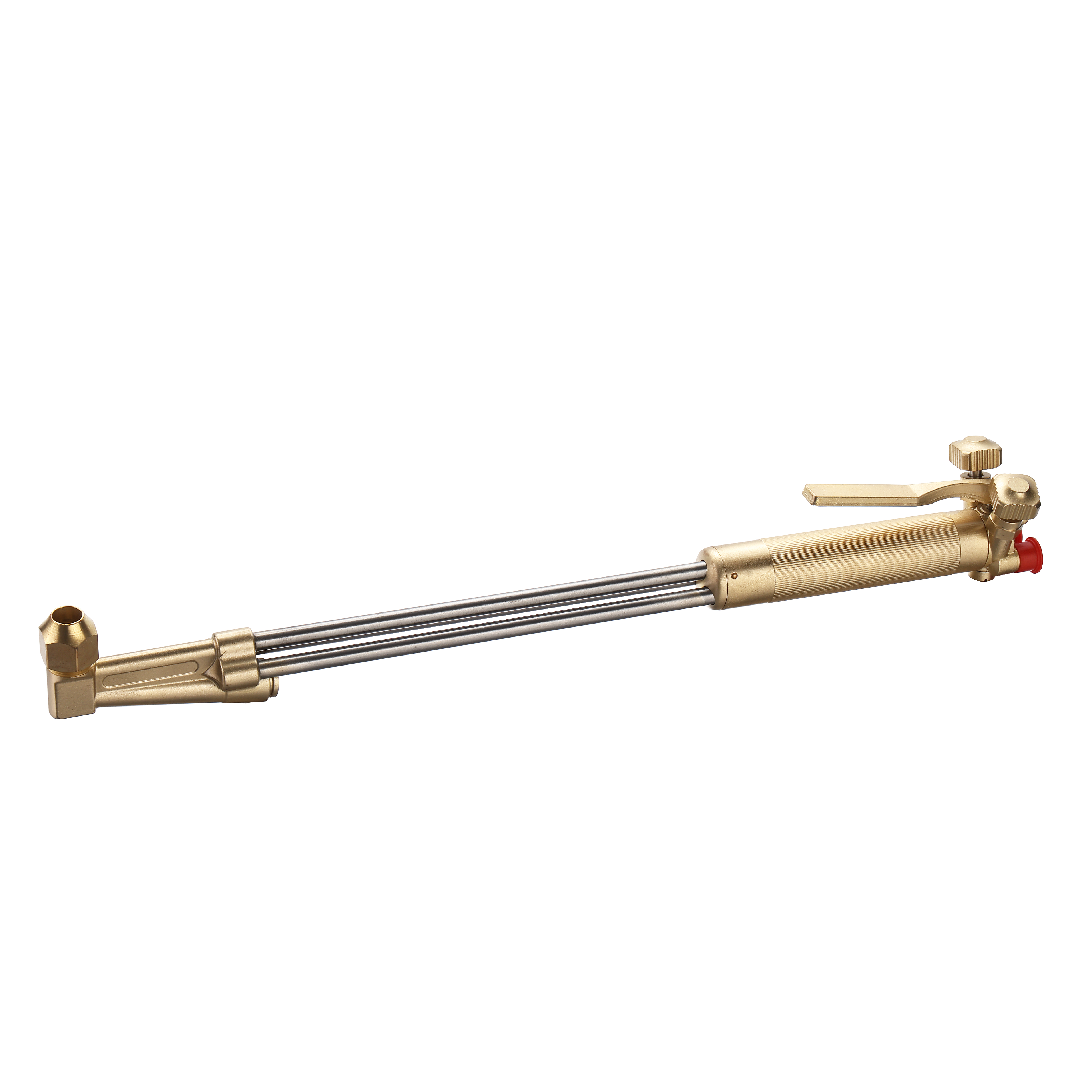

Выбор оборудования является основой качества кромки. Ручные горелки обеспечивают гибкость при ремонте в полевых условиях, а прямые механизированные горелки обеспечивают жесткую устойчивость, необходимую для автоматизированных установок. Мощные механизированные горелки подходят для непрерывного производства и обработки более толстых листов. Операторы должны оценить механизмы смешивания газов в этих инструментах. В конструкциях Tip-mix газы смешиваются непосредственно на расходных материалах, что обеспечивает превосходную стойкость к обратному импульсному излучению. В конструкциях с факельной смесью газы смешиваются дальше по стволу, что может повлиять на стабильность пламени при различных нагрузках под давлением.
Правильный выбор резака обеспечивает надежную подачу газа к заготовке. Горелка с внутренними утечками или поврежденными посадочными поверхностями никогда не обеспечит чистый рез, независимо от квалификации оператора. Регулярные испытания корпуса горелки под давлением являются обязательной задачей технического обслуживания. Если клапаны ослабли или поток газа резко увеличился, горелку необходимо немедленно отремонтировать или заменить.
Конструкция расходных деталей напрямую влияет на гидродинамику потока кислорода. Стандартные насадки имеют прямой канал и подходят для универсальных работ с более тонкими материалами. Однако в расходящихся соплах используется расширяющаяся внутренняя геометрия. Такая конструкция позволяет режущему кислороду достигать сверхзвуковых скоростей, сохраняя при этом плотную, связную струю. Высокоскоростные расходящиеся конструкции необходимы для достижения гладких поверхностей на более толстых пластинах.
Гидродинамика сверхзвуковой струи кислорода, выходящей из расходного материала, очень чувствительна к внутренней геометрии. Если внутреннее отверстие поцарапано или повреждено, в потоке газа образуются ударные волны. Эти ударные волны приводят к преждевременному расхождению струи и сильной турбулентности. Турбулентная струя создает более широкий и грубый пропил и увеличивает вероятность серьезного выдавливания торца.
Сопло должно сжимать и ускорять поток кислорода, чтобы поддерживать идеально цилиндрическую струю. Эта связная форма необходима для резки узкого параллельного пропила по всей толщине стали. Любое препятствие, даже микроскопические брызги, нарушает этот ламинарный поток. Операторы должны обращаться с этими расходными материалами как с точными, а не тупыми инструментами.
Соответствие размера отверстия конкретной толщине материала является строгим требованием. Операторы часто допускают ошибку, устанавливая режущее сопло слишком большого размера в ошибочной попытке ускорить резку. Такая практика фактически ухудшает прямоугольность кромки, приводит к чрезмерному плавлению верхней кромки и трате дорогостоящего кислорода. Правильная система принятия решений основывается исключительно на технологических картах резки производителя, гарантируя, что диаметр отверстия обеспечивает точный объем кислорода, необходимый для эффективного окисления пластины определенной толщины.
Использование наконечника меньшего размера также проблематично. Это приводит к нехватке кислорода, что приводит к неполному проникновению и образованию тяжелого шлакового следа. Операторы должны проверить толщину пластины штангенциркулем и выбрать соответствующий размер наконечника из таблицы. Догадкам нет места в профессиональной производственной среде.
Центральное отверстие для режущего кислорода должно оставаться строго концентричным относительно окружающих отверстий для пламени предварительного нагрева. Незначительные структурные перекосы или производственные дефекты расходных деталей вызывают направленные изменения качества кромки. Если пламя предварительного нагрева асимметрично, кромка реза будет выглядеть нетронутой при движении в одном направлении, но на ней будут видны сильные строжки или шлаки, когда траектория резки меняет угол.
Прецизионное изготовление расходных деталей обеспечивает равномерное распределение тепла независимо от направления движения. Когда операторы устанавливают новый наконечник, им следует зажечь пламя предварительного нагрева и визуально проверить длину конуса. Если одна сторона кольца предварительного нагрева заметно длиннее или короче остальных, наконечник неисправен и приведет к направленному скосу.
Установление строгих критериев замены расходных материалов предотвращает постепенное ухудшение качества. Скопление брызг на лицевой стороне, раструб центрального отверстия или микроскопические внутренние царапины немедленно нарушают ламинарный поток газа. Операторы должны проверять расходные материалы ежедневно. Как только поток кислорода потеряет цилиндрическую форму или пламя подогрева станет неравномерным, расходный материал необходимо заменить.
Выход из строя изношенных деталей всегда приводит к дорогостоящим доработкам, которые перевешивают стоимость нового наконечника. Простая визуальная проверка включает включение кислорода для резки без пламени предварительного нагрева. Поток кислорода должен выглядеть как прямой, плотный цилиндр. Если он растекается или разбрызгивается, наконечник поврежден.
Для достижения чистого разреза необходимо сбалансировать соотношение кислорода и топливного газа предварительного подогрева с давлением кислорода для резки. Пламя предварительного нагрева должно довести сталь до температуры воспламенения без чрезмерного плавления верхней поверхности. Как только резка начинается, гидродинамика потока режущего кислорода вступает в силу. Слишком большое давление вызывает сильную турбулентность, что приводит к глубоким выбоинам вдоль поверхности разреза.
И наоборот, слишком малое давление не позволяет удалить расплавленный шлак из пропила, оставляя сплошной сварной шов вдоль нижнего края. Операторы должны устанавливать давление при текущем газе (динамическое давление), а не статическое. Показания статического давления значительно упадут после открытия клапана горелки, что приведет к резке при недостаточном давлении.
Скорость движения определяет угол линий сопротивления на грани разреза. Слишком быстрая резка приводит к образованию тянущихся линий, искрам, отклоняющимся вверх, и потенциально к неполному проплавлению. Поток кислорода просто не успевает за движением машины. Слишком медленная резка приводит к чрезмерному выделению тепла. Это приводит к сильному плавлению верхней кромки, необычно широким пропилам и стойкому нижнему окалину, для удаления которого требуется сильное шлифование.
Операторы должны калибровать скорость, наблюдая за искровым следом, выходящим из нижней части пластины. Искры должны падать прямо вниз или слегка отклоняться (примерно на 10–15 градусов) за направление движения. Если искры летят вперед, скорость слишком низкая. Если они сильно тянутся, значит, скорость слишком высока.
Поддержание постоянного расстояния между расходной деталью и заготовкой является обязательным для обеспечения прямоугольности кромки. Если расстояние зазора колеблется, фокус предварительного нагрева меняется, динамически изменяя ширину пропила. В механизированных установках емкостные системы или системы регулирования высоты по напряжению являются абсолютной необходимостью. Эти системы активно регулируют высоту деформированных пластин, предотвращая скос кромок и гарантируя, что поток кислорода остается идеально перпендикулярным поверхности материала на протяжении всей программы.
При ручных операциях операторы должны использовать направляющие колеса или стопорные пружины для поддержания постоянной высоты. Свободная резка без направляющей практически гарантирует волнистую, скошенную кромку. Внутренние конусы пламени предварительного нагрева должны располагаться чуть выше поверхности пластины, обычно на высоте от 1/8 до 3/8 дюйма, в зависимости от используемого топливного газа.
Одновременная работа нескольких горелок приводит к сложной динамике потока. Перепады давления в общем коллекторе могут легко привести к нехватке кислорода или топливного газа на отдельных станциях. При пробое одной станции внезапное падение давления может погасить или изменить пламя на соседних станциях. Локальное регулирование давления на каждой станции необходимо для поддержания постоянного расхода.
Операторы должны динамически балансировать систему, чтобы каждая станция обеспечивала одинаковое качество кромок по всему порталу. Для этого необходимо установить давление, когда все горелки работают одновременно. Если не учитывать перепады давления в коллекторе, внешние горелки производят тяжелый шлак, а внутренние режут чисто.
Выбор топливного газа существенно влияет на время предварительного нагрева и характеристики кромки. Ацетилен обеспечивает самую высокую температуру пламени и самый быстрый предварительный нагрев, что приводит к узкой ЗТВ. Однако это связано с более высокими затратами и строгими правилами техники безопасности в отношении давления в линии. Пропан и природный газ обеспечивают более низкую температуру пламени и более широкие зоны предварительного нагрева. Хотя у них более медленное время прожига, они часто обеспечивают более чистую верхнюю кромку на более толстых секциях, поскольку менее склонны к плавлению верхнего угла пропила.
Пропилен находится между ацетиленом и пропаном по тепловыделению. Он обеспечивает более быстрое прокалывание, чем пропан, но безопаснее прокалывать трубы при более высоких давлениях, чем ацетилен. Выбор конкретного газа определяет тип требуемых расходных материалов. Операторы не могут смешивать и сопоставлять советы; ацетиленовый наконечник, используемый с пропаном, будет тушить пламя и постоянно хлопать.
Операторы должны принимать решение о топливном газе с учетом своей конкретной производственной среды. Альтернативные виды топлива, такие как пропан, могут снизить прямые затраты на газ на цилиндр, но могут увеличить общее время цикла из-за более длительных процедур прошивки. Кроме того, для разных газов требуются совершенно разные конструкции расходных материалов, например, двухкомпонентные наконечники для пропана и цельные наконечники для ацетилена.
Самый дешевый газ не всегда обеспечивает самую низкую стоимость резки, если учитывать рабочую силу и время цикла. Цех, ежедневно обрабатывающий тысячи коротких отрезов, может получить выгоду от быстрой прошивки ацетиленом. Верфь, производящая длинные и непрерывные разрезы толстого листа, может счесть пропан более экономичным и способным обеспечить более острую верхнюю кромку.
Кислород высокой чистоты является источником жизненной силы процесса термического окисления. Химическая экзотермическая реакция зависит от чистоты кислорода 99,5% или выше. Примеси действуют как теплоизоляторы, резко ухудшая качество поверхности разреза и замедляя скорость реакции. Даже незначительное снижение чистоты вынуждает оператора замедлять работу станка, чтобы сохранить рез.
Кроме того, влага, твердые частицы или остатки масла в нагнетательных шлангах и коллекторах загрязняют газовый поток. Это загрязнение приводит к неравномерному горению, частым хлопкам и микрошлаковым отложениям по всей кромке реза. Предприятия, использующие объемные кислородные резервуары, должны следить за тем, чтобы их испарители и линейные фильтры находились в исправном состоянии, чтобы предотвратить попадание влаги в цеховые линии.
Операторам необходима четкая система для быстрого выявления и устранения дефектов кромок. Использование визуальных индикаторов позволяет быстро корректировать параметры до того, как вся пластина будет утилизирована. В следующей матрице представлены наиболее распространенные проблемы и их основные причины.
Краевой дефект | Основная причина | Корректирующие действия |
|---|---|---|
Плавление верхнего края или сильное закругление | Чрезмерное пламя предварительного нагрева или слишком близкое расстояние. | Уменьшите соотношение кислорода и топлива при предварительном подогреве; увеличить высоту факела. |
Глубокая выбоина на порезе лица | Слишком высокое давление кислорода при резке или повреждение внутреннего отверстия. | Более низкое давление кислорода; немедленно замените изношенные расходные материалы. |
Твердый, трудноудаляемый донный шлак | Слишком высокая скорость движения или слишком низкое давление кислорода. | Уменьшить скорость движения машины; проверьте давление в кислородной линии. |
Неравномерное скашивание вдоль разреза | Горелка не перпендикулярна или смещено центральное отверстие. | Поднесите факел к тарелке; проверьте соосность расходных материалов. |
Волнистая грань с неровными линиями сопротивления. | Вибрация машины или колебания давления подачи газа. | Осмотрите портальные рельсы на наличие мусора; восстановить газовые регуляторы. |
Использование недокументированных знаний приводит к огромной вариативности производственного процесса. Когда каждый оператор устанавливает давление исходя из личных предпочтений, качество кромки сильно колеблется от смены к смене. Предприятия должны выступать за внедрение строгих стандартных операционных процедур (СОП). Эти СОП должны основываться непосредственно на технологических картах резки производителя, в которых подробно описываются точные давления, скорости и размеры расходных материалов для каждого сорта и толщины материала, обрабатываемого на полу.
Программы обучения должны быть сосредоточены на том, «почему» стоят за параметрами, а не только на том, «как». Когда оператор понимает динамику жидкости и тепловые воздействия, он вносит разумные корректировки, а не случайные предположения. Разместите технологические карты резки непосредственно на консоли станка, чтобы исключить оправдания незнания правильных настроек.
График профилактического обслуживания всей системы подачи имеет жизненно важное значение для обеспечения стабильного качества кромки. Операторы должны регулярно очищать и проверять все посадочные поверхности и уплотнительные кольца, чтобы предотвратить микроутечки, которые изменяют соотношение газов. Проверка точности газового регулятора обеспечивает стабильность потока при больших производственных нагрузках.
Еженедельно проверяйте и очищайте посадочные поверхности головки резака, используя утвержденные развертки.
Ежемесячно проверяйте на герметичность все шланговые соединения и фитинги коллектора с помощью сертифицированного решения для обнаружения утечек.
Каждые шесть месяцев проверяйте обратные клапаны и пламегасители на предмет внутреннего накопления углерода.
Ежегодно проверяйте динамическое давление потока на головке горелки с помощью встроенного расходомера.
Ограничения в устройствах безопасности вызывают локальные перепады давления, которые серьезно ухудшают консистенцию реза и приводят к образованию строжек на торце. Регулятор, который смещается или падает под нагрузкой, испортит разрез на полпути к пластине. Техническое обслуживание не является обязательным; это основной компонент качества кромки.
Превосходное качество кромки достигается не за счет дорогостоящих вторичных исправлений, а за счет точного контроля динамики жидкости, обслуживания системы и воздействия тепла на головку резака. Операторы, которые хорошо знают взаимосвязь между давлением газа, скоростью движения и состоянием расходных материалов, будут постоянно производить детали, полностью минуя шлифовальную станцию. Такой упреждающий подход защищает прибыль и ускоряет дальнейшее производство.
Операторам, отдающим приоритет качеству кромки, следует сначала проверить свои линии подачи газа и программу расходных материалов. Обеспечение использования оригинальных или высококачественных расходных материалов гораздо более эффективно, чем попытки компенсировать изношенные детали более высоким давлением газа. Закрепите основу процесса, прежде чем инвестировать в совершенно новые механизированные системы или обновления программного обеспечения.
Чтобы немедленно реализовать эти улучшения, выполните следующие действия:
Проведите тщательный анализ лома, чтобы выявить наиболее частые дефекты кромок в цехе.
Откалибруйте все газовые регуляторы и проверьте линии подачи на наличие влаги или твердых частиц.
Стандартизируйте процесс выбора расходных материалов, обязав использовать технологические карты резки производителя.
Прежде чем приступить к производству, выполните стандартные тестовые разрезы на металлоломе, чтобы определить базовую линию приемлемой прямоугольности и гладкости кромок.
Ответ: Чрезмерное образование окалины в первую очередь вызвано неправильной скоростью движения или неправильным давлением кислорода для резки. Слишком медленная резка приводит к тому, что избыток тепла расплавляет стенки пропила, образуя тяжелый шлак. Недостаточное давление кислорода не позволяет выдуть расплавленный материал за пределы нижнего края.
О: Его следует заменить, как только в потоке кислорода появятся визуальные дефекты или пламя предварительного нагрева станет асимметричным. Плановые проверки должны проводиться ежедневно. Раструб, внутренние царапины или сильное скопление брызг требуют немедленной замены во избежание выбоин кромок.
О: Да, значительно. Этот процесс основан на быстром окислении. Даже падение чистоты кислорода на 1% ниже 99,5% может снизить скорость резания на 25% и увеличить количество твердого шлака, прилипшего к нижней кромке.
О: Оптимальное расстояние зависит от толщины материала и размера расходных материалов, но, как правило, внутренние конусы пламени предварительного нагрева должны располагаться чуть выше поверхности пластины (обычно от 1/8 до 3/8 дюйма). Постоянное расстояние предотвращает плавление верхней кромки и скашивание пропила.
A: Скорость перемещения управляет линиями сопротивления на грани разреза. Оптимальная скорость обеспечивает почти вертикальные линии сопротивления. Слишком высокая скорость приводит к образованию скользящих линий и неполных разрезов, а слишком медленная приводит к глубоким строжкам, широким пропилам и чрезмерному поступлению тепла в основной материал.
Ответ: Снятие фасок обычно происходит, когда резак не перпендикулярен пластине или когда режущее сопло повреждено. Изношенное внутреннее отверстие или смещенное центральное отверстие приведет к отклонению струи кислорода, создавая наклонную поверхность среза.
