В промышленном производстве и тяжелом производстве выбор правильного метода резки определяется металлургией, а не предпочтениями. Применение газовой резки несовместимых металлов приводит к серьезной деградации материала, чрезмерному образованию шлака, нарушению структурной целостности и потере рабочего времени. Производители должны согласовывать возможности своего оборудования с химическими и термическими реалиями имеющихся у них материалов. Попытка подвергнуть термической обработке неправильный сплав повредит заготовку и создаст угрозу безопасности в цехе. В этом руководстве представлена техническая оценка того, какие металлы можно эффективно обрабатывать кислородно-топливными методами. Мы исследуем основную механику окисления, которая диктует эти ограничения. Вы также узнаете, как настраивать топливные газы, горелки и форсунки для достижения оптимальной эффективности работы. Понимая точные металлургические требования, операторы могут предотвратить дорогостоящие доработки и поддерживать высокие стандарты производства.
Доминирование черных металлов: стандартная газовая резка эффективна исключительно для металлов, оксиды которых имеют более низкую температуру плавления, чем сам основной металл, в первую очередь для мягких и низкоуглеродистых сталей.
Ограничения по цветным металлам: Алюминий, медь, латунь, бронзу и нержавеющую сталь нельзя резать стандартными газокислородными методами из-за их неспособности поддерживать необходимую реакцию экзотермического окисления.
Выбор газа влияет на рентабельность инвестиций: переход с ацетилена на альтернативные газы, такие как пропилен, может привести к увеличению скорости резки до 30% и значительно сократить пострезное шлифование (удаление шлака) на более толстых пластинах, когда материал достигает температуры воспламенения.
Точность оборудования. Для достижения чистой и непрерывной резки требуется точное соответствие толщины металла правильной конфигурации резака и размеру отверстия режущего сопла, например, в установках Victor, соответствующих отраслевым стандартам.
Многие операторы ошибочно рассматривают термическую резку как процесс механической резки. На самом деле это быстрый контролируемый процесс химического окисления. Успех этой операции полностью зависит от того, как конкретный металл реагирует на кислород при повышенных температурах. Вы не плавите металл, чтобы отделить его. Вы сжигаете его в строго локализованной, контролируемой среде.
Процесс начинается с предварительного нагрева пламени. Это пламя доводит локализованный участок металла до температуры воспламенения. Для мягкой стали она обычно составляет около 1600°F (870°C), о чем свидетельствует яркий вишнево-красный цвет. Как только металл достигает критического порога нагрева, оператор вводит поток чистого кислорода под высоким давлением. Эта струя кислорода вызывает бурную экзотермическую реакцию. Металл быстро окисляется, выделяя огромное количество тепла. Сила потока кислорода сдувает образовавшийся жидкий шлак. Эта непрерывная химическая реакция поддерживает резку по заданному пути, позволяя оператору перемещать резак вперед.
Вся эта операция регулируется строгими металлургическими правилами. Прежде чем металл расплавится, он должен воспламениться и окислиться. Кроме того, полученный оксид металла должен иметь более низкую температуру плавления, чем сам основной металл. Если оксид плавится при более высокой температуре, он образует защитную корку. Эта корка блокирует поток кислорода и мгновенно останавливает процесс резки. Понимание динамики температуры плавления является ключом к пониманию того, какие материалы можно обрабатывать в цехах.
Тип металла | Температура плавления основного металла | Точка плавления оксида | Пригодность для кислородного топлива |
|---|---|---|---|
Низкоуглеродистая сталь | ~ 2750 ° F (1510 ° C) | ~ 2500 ° F (1370 ° C) | Отличный |
Алюминий | ~ 1220 ° F (660 ° C) | ~ 3760 ° F (2070 ° C) | Несовместимый |
Нержавеющая сталь (304) | ~ 2650 ° F (1450 ° C) | ~ 4100 ° F (2260 ° C) | Несовместимый |
Медь | ~ 1980 ° F (1080 ° C) | ~ 2240 ° F (1225 ° C) | Несовместимый |
Некоторые черные металлы обладают именно теми химическими свойствами, которые необходимы для чистого и эффективного окисления. Эти материалы составляют основу изготовления тяжелых конструкций, судостроения и общего строительства.
Мягкие и низкоуглеродистые стали являются идеальными кандидатами для этого процесса. Их содержание углерода (обычно менее 0,3%) и характеристики окисления идеально соответствуют требованиям кислородно-топливных систем. Железо быстро окисляется, и образующийся шлак остается достаточно жидким, чтобы его можно было легко удалить струей кислорода. Операторы могут обрабатывать невероятный диапазон толщин. При правильной настройке оборудования вы можете аккуратно разрезать тонкий листовой металл или разрезать массивные стальные пластины толщиной более 24 дюймов. Прорезь остается узкой, а зона термического влияния пригодна для большинства конструктивных применений.
Можно обрабатывать средне- и высокоуглеродистые стали, но они сопряжены с определенными рисками реализации. Более высокое содержание углерода (от 0,3% до более 1,0%) значительно увеличивает риск растрескивания и затвердевания в зоне термического влияния (ЗТВ). Быстрый цикл нагрева и охлаждения изменяет локализованную микроструктуру стали, часто образуя хрупкий мартенсит вдоль кромки реза.
Чтобы снизить эти риски, производители должны внедрить строгий температурный контроль. Обязательный предварительный нагрев всей заготовки снижает термический удар и замедляет скорость охлаждения. Контролируемые процедуры охлаждения после резки, такие как закапывание детали в песок или использование термоодеяла, предотвращают образование хрупких микроструктур. Без этих шагов кромка реза, скорее всего, выйдет из строя во время последующих операций сварки или механической обработки.
Чугуны представляют собой уникальную проблему. Их высокое содержание углерода (от 2% до 4%) и кремния активно нарушает поток окисления. Шлак становится густым и тугоплавким, сопротивляясь струе кислорода. Материал имеет тенденцию плавиться, а не полностью окисляться.
Стандартные методы не сработают с чугуном. Вы должны использовать специальные методы для достижения успешного разреза. Операторы часто используют специализированное режущее сопло , предназначенное для сильного предварительного нагрева. Колебательные движения горелки помогают очистить стойкий шлак. В некоторых случаях впрыскивание железного порошка в поток резки создает необходимую экзотермическую реакцию для плавления огнеупорного шлака. Однако эти обходные пути приводят к серьезному ухудшению качества режущей кромки, в результате чего поверхность остается шероховатой, зазубренной, требующей тщательной шлифовки.
Применение кислородно-топливных методов к несовместимым металлам приводит к потере времени и разрушению материала. Понимание того, почему эти металлы выходят из строя, предотвращает дорогостоящие производственные ошибки и позволяет операторам сосредоточиться на жизнеспособных процессах.
Сплавы цветных металлов страдают от фундаментального химического разрушения во время кислородно-топливной обработки. Эти металлы не реагируют должным образом с кислородом для поддержания экзотермической реакции. Их оксиды обладают значительно более высокими температурами плавления, чем недрагоценные металлы. Когда вы подносите горелку к алюминию или меди, металл просто плавится и деформируется, а не окисляется до удаляемого шлака. У оператора вместо оторванной пластины остается расплавленная лужа.
Теплопроводность также играет важную роль в этом отказе. Медь и алюминий невероятно быстро рассеивают тепло. Такая высокая теплопроводность предотвращает локальное накопление тепла, необходимого для поддержания непрерывного реза. Тепло распространяется по всей пластине, разрушая состояние материала, не разрушая его.
Нержавеющая сталь специально разработана для защиты от окисления, что делает ее устойчивой к этому методу резки. Высокое содержание хрома создает барьерный эффект. Под воздействием потока кислорода хром мгновенно образует тугоплавкий слой оксида хрома. Этот слой имеет температуру плавления значительно выше, чем сама сталь. Он действует как огнестойкий щит, полностью останавливая процесс. Попытка разрезать с силой приведет только к расплавленному и выдолбленному беспорядку.
Титан и подобные аэрокосмические сплавы подвергаются сильной металлургической деградации под воздействием кислородно-топливного пламени. Чрезмерное тепловыделение приводит к сильному обесцвечиванию, охрупчиванию и глубоким повреждениям поверхности. Металл поглощает кислород и азот из атмосферы при высоких температурах, разрушая его структурную целостность. Стандартные газокислородные методы совершенно неприемлемы для этих чувствительных сплавов. Они требуют методов холодной резки или строго контролируемой инертной среды.
Выбор топливного газа напрямую влияет на эффективность работы, время предварительного нагрева и требования к очистке после резки. Различные газы имеют разные термические профили.
Ацетилен производит самую высокую температуру пламени среди всех имеющихся на рынке топливных газов, достигая 5720°F (3160°C) при смешивании с кислородом. Интенсивное тепло делает его идеальным для быстрого предварительного нагрева и быстрых операций прошивки. Он позволяет операторам начинать резку быстрее, чем альтернативные газы, что очень полезно при коротких, прерывистых резках или работе с сильно ржавыми материалами.
Однако ацетилен имеет заметные недостатки. Обычно это требует более высоких объемных затрат. Он также имеет строгие ограничения по безопасности и хранению. Ацетилен становится крайне нестабильным при давлении выше 15 фунтов на квадратный дюйм, что требует специального обращения, пламегасителей и систем коллекторов. Он также не подходит для резки очень толстых стальных листов из-за специфического распределения тепла.
Альтернативные газы, такие как пропилен, предлагают убедительные преимущества в производительности при тяжелом производстве. Хотя пропилен имеет немного более низкую начальную температуру пламени, он выделяет огромный объем тепла во внешнюю оболочку пламени, когда металл достигает температуры воспламенения. Пропилен может резать листы определенной толщины на 25–30% быстрее, чем ацетилен, особенно материалы толщиной более одного дюйма.
Основным результатом является сильно сфокусированный тепловой конус. Эта целенаправленная энергия приводит к резке практически без шлака. Гладкая кромка значительно снижает затраты на вторичное шлифование, экономя драгоценное трудозатраты. Пропилен также безопаснее хранить и его можно использовать при более высоких давлениях в трубопроводе.
Выбор лучшего газа требует анализа конкретных производственных потребностей. При оснащении магазина учитывайте следующие факторы:
Топливный газ | Основное преимущество | Лучшее приложение | Недостатки |
|---|---|---|---|
Ацетилен | Самая высокая температура пламени | Быстрое прокалывание, тонкие материалы, короткие разрезы | Пределы давления, более высокая стоимость за кубический фут |
Пропилен | Превосходная скорость резки, чистые края | Резка толстого листа, автоматизированные гусеничные горелки | Более медленное время начального предварительного нагрева |
Пропан | Отличная доступность, безопасное хранение. | Резка лома, сильный нагрев, снятие фасок | Требуются другие наконечники горелок, высокое потребление кислорода. |
Природный газ | Самые низкие эксплуатационные расходы | Стационарные цеховые установки, сильное отопление | Очень медленный предварительный нагрев, требует большого потока кислорода. |
Конфигурация оборудования определяет качество окончательного монтажа. Несоответствующее оборудование приводит к ухудшению качества кромок, чрезмерному расходу газа и угрозам безопасности.
Размер отверстия сопла строго определяет скорость и давление потока кислорода. Использование сопла меньшего размера ограничивает поток кислорода, что приводит к потерям при резке средней пластины. Оператору придется остановиться, очистить зазубрину и возобновить резку. И наоборот, сопло слишком большого размера тратит дорогой газ, создает широкие неаккуратные пропилы и расплавляет верхний край пластины, что требует тщательной шлифовки.
Операторам следует полагаться на стандартизированные системы нумерации при выборе. Производители предоставляют специальные таблицы, в которых точная толщина металла соответствует требуемому размеру отверстия и настройкам давления регулятора. Всегда сверяйтесь с техническими данными производителя, чтобы определить тип наконечника вашего конкретного типа.
Толщина металла | Типичный размер сопла (стиль Victor) | Давление кислорода (PSI) | Давление топлива (PSI) |
|---|---|---|---|
1/4 дюйма | 00 | 20–25 | 3–5 |
1/2 дюйма | 0 | 25–30 | 3–5 |
1 дюйм | 1 | 30 - 35 | 3–5 |
2 дюйма | 2 | 35 - 45 | 3–7 |

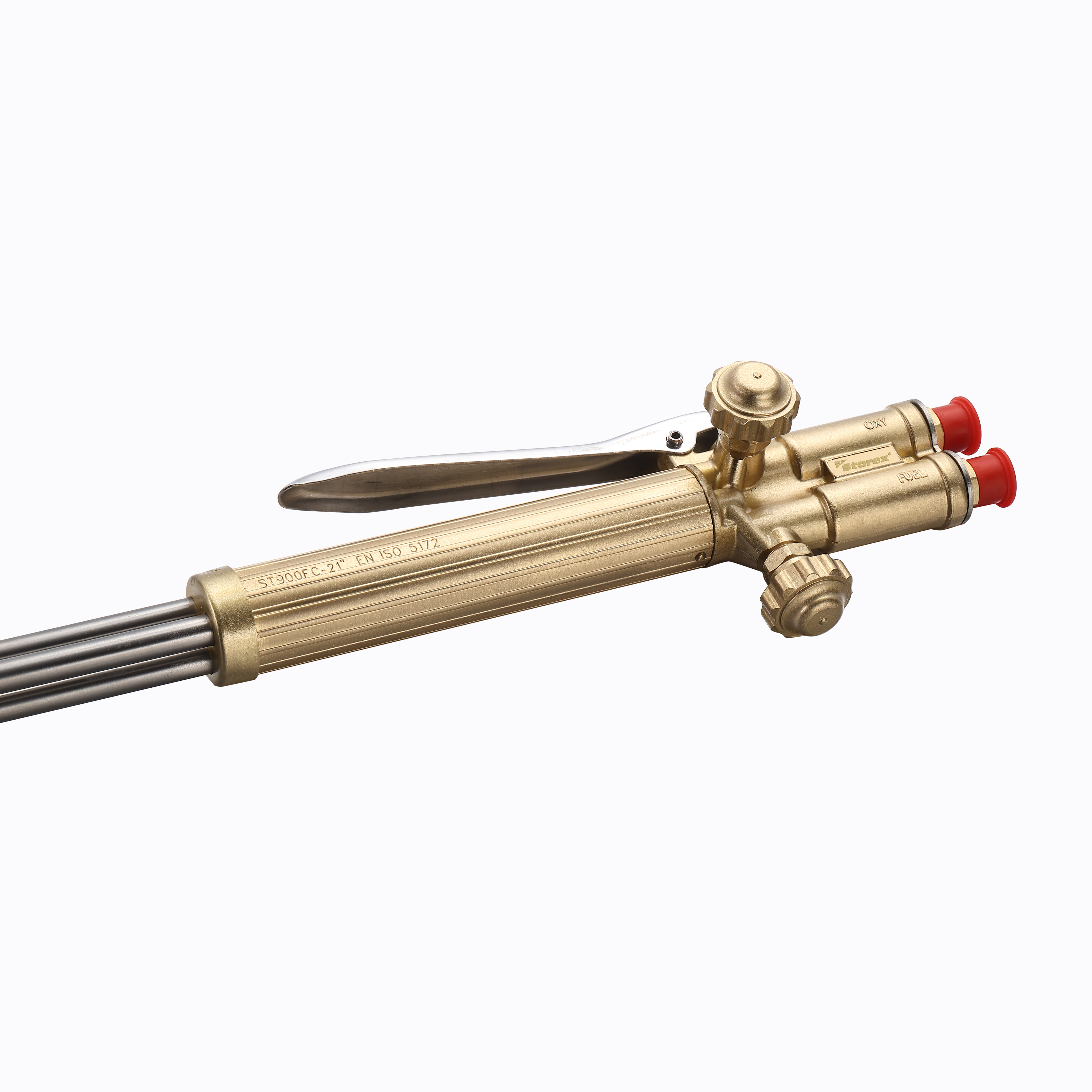

Выбор резака полностью зависит от области применения. Мощные прямые горелки предназначены для автоматизированных путевых машин и непрерывной резки тяжелых листов. Они защищают руки оператора от сильного тепла и обеспечивают жесткую платформу для установки машины.
Стандартные ручные комбинированные горелки универсальны для выполнения общих производственных задач. Они позволяют операторам быстро переключаться между режущими приспособлениями, сварочными насадками и нагревательными розетками. Такая гибкость важна для бригад технического обслуживания и производителей нестандартных изделий, которые в течение дня выполняют разнообразные задачи.
Правильное обслуживание предотвращает опасные вспышки и обеспечивает постоянный поток газа. Операторы должны удалять брызги из отверстий наконечников с помощью специальных очистителей наконечников. Никогда не используйте проволочные щетки или сверла, так как они искажают точно обработанные отверстия. Регулярно проверяйте посадочные поверхности головки горелки и сопла на наличие глубоких царапин или скоплений нагара. Поврежденное седло приведет к утечке газовой смеси, что создаст серьезную угрозу безопасности. Всегда очищайте линии перед зажиганием горелки, чтобы удалить смесь газов.
Хотя кислородно-топливная технология является основным продуктом тяжелой промышленности, современное производство часто требует альтернативных термических или механических методов для конкретных материалов и допусков.
Плазма — лучший выбор для обработки цветных металлов, нержавеющей стали и более тонких листов мягкой стали. Плазма использует электрически ионизированный газ для плавления и выдувания материала. Он обеспечивает исключительную скорость работы с материалами толщиной менее одного дюйма. Он также создает минимальную ЗТВ, не вызывая серьезного обесцвечивания или повреждения поверхности чувствительных сплавов. Если ваш цех обрабатывает большие объемы алюминия или нержавеющей стали, плазменная система обязательна.
Высокоточные методы полностью обходят проблему термической деградации. Гидроабразивная резка использует поток воды под высоким давлением и абразивный гранат для эрозии материала. Он не выделяет тепла, что делает его идеальным для термочувствительных металлов, таких как титан и специальные алюминиевые сплавы для аэрокосмической промышленности. Качество кромок исключительное, не требующее дополнительной обработки.
Лазерная резка обеспечивает непревзойденную скорость и точность обработки тонких листов металла. Он обеспечивает невероятно жесткие допуски и чистые края. Несмотря на то, что лазеры ограничены толщиной пластины по сравнению с кислородно-топливной технологией, они доминируют в крупносерийном производстве листового металла.
Газокислородное оборудование имеет очень низкие начальные капитальные затраты. Это оборудование очень портативно, что делает его идеальным для ремонта в полевых условиях, при сносе зданий и на строительных площадках. Вы можете оснастить грузовик полным комплектом оборудования за небольшую часть стоимости других систем. Однако этот процесс более медленный и трудоемкий, что приводит к более высоким эксплуатационным расходам при больших объемах производства.
Лазерные и водоструйные системы требуют огромных начальных капиталовложений и выделенного помещения. Они также требуют специального обслуживания и программирования. Однако при крупносерийном производстве их скорость и точность приводят к значительному снижению эксплуатационных затрат на деталь, что быстро оправдывает первоначальные инвестиции.
Газокислородная обработка остается наиболее экономичным и портативным решением для резки толстых мягких и низкоуглеродистых сталей. Однако он принципиально несовместим с цветными металлами и нержавеющей сталью из-за механики ограничительного окисления. Чтобы оптимизировать рабочие процессы изготовления, выполните следующие практические шаги:
Проверьте свои текущие запасы материалов, чтобы отделить материалы из черных металлов, пригодные для кислородного топлива, от сплавов цветных металлов, требующих плазменной или гидроабразивной обработки.
Проконсультируйтесь со специалистом по сварке, чтобы оценить альтернативные топливные газы, такие как пропилен, для толстых листов, чтобы сократить время шлифовки.
Стандартизируйте таблицы выбора сопел для всего производственного цеха, чтобы операторы не использовали насадки слишком большого размера, приводящие к потере кислорода.
Внедряйте строгие протоколы предварительного нагрева для любых компонентов из средне- или высокоуглеродистой стали, чтобы предотвратить растрескивание ЗТВ.
Ответ: Нет. Хром в нержавеющей стали образует оксидный слой с высокой температурой плавления, который предотвращает проникновение потока кислорода и разрыв металла. Требуется плазменная или лазерная резка.
О: Избыток шлака обычно возникает из-за слишком медленного перемещения горелки, использования неправильной настройки давления кислорода или использования поврежденного сопла или сопла неправильного размера.
Ответ: Пропилен часто обеспечивает более чистый рез с меньшим количеством шлака и может резать до 30% быстрее после нагрева металла, хотя ацетилен обеспечивает более быстрое начальное время предварительного нагрева.
Ответ: Нет. И алюминий, и бронза плавятся или рассеивают тепло, прежде чем они смогут должным образом окислиться в кислородно-топливном процессе, что приводит к расплавлению, деформации края и сильному обесцвечиванию поверхности, а не к чистому разрезу.
Ответ: Размер режущего сопла полностью зависит от толщины разрезаемого металла. Производители предоставляют специальные таблицы, соответствующие толщине металла требуемому размеру отверстия сопла и настройкам давления газа.
Ответ: Стандартные методы крайне неэффективны для чугуна из-за высокого содержания углерода. Это требует специальных методов, таких как использование сопла большего размера, сильно науглероживающего пламени или железного порошка, и приводит к очень грубой кромке.
